Datos del producto:
|
| Modelo: | SE3" | Característica: | casa incluida tamaño pequeño |
|---|---|---|---|
| Uso: | Maquinaria de construcción | Superficie del diente: | apagado |
| Certificación: | ISO9001, CE | Proteja la característica: | IP66 cerrado |
| Color: | Como sea necesario | Peso: | 10 KILOGRAMOS |
| Resaltar: | slewing drive for solar tracking system,solar tracker drive |
||

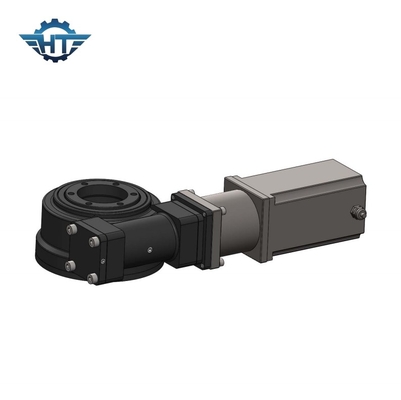

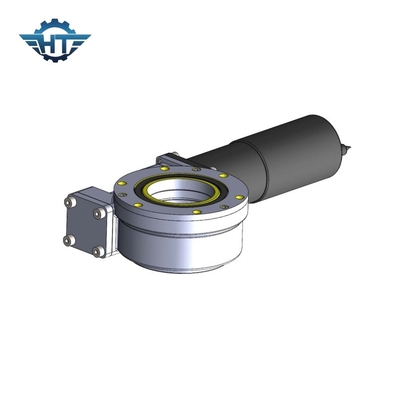

El perseguidor solar tamaño pequeño de la placa giratoria mató la impulsión para el sistema de seguimiento del montaje del picovoltio
Descripción solar tamaño pequeño de la impulsión de la ciénaga del perseguidor
La impulsión del anillo de la matanza se compone de transportes, de gusano, de base, de casa y de otros accesorios. El transporte dominante de la ciénaga de la parte importante está con las cargas grandes compositivas que llevan la capacidad, que puede acomodar la carga radial de la carga axial y de la inclinación esfuerzo de torsión simultáneamente. Estos transportes tienen normalmente agujeros de montaje, dentro de los engranajes o de los engranajes del exterior que lubrican los agujeros y el aislamiento.
Parametrización para la optimización del tratamiento de las series del SE
| Modelo Performance Parameters del SE | ||||||||||||
| Modelo |
Salida nominal Esfuerzo de torsión (N.m) |
Inclinación Esfuerzo de torsión (N.m) |
Tenencia Esfuerzo de torsión (N.m) |
Axial Carga (kN) |
Parte radial Carga (kN) |
Ratio | Eficacia |
Precisión (grado) |
IP |
TEP de trabajo. (℃) |
Uno mismo fijación |
Peso (kilogramo) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 204 |
Características
1. Configuración compacta
2. Peso ligero
3. Buena rigidez
4. Suavemente corriendo
5. Alta precisión
6. Seguridad confiable
Usos
Los usos de los transportes se encuentran en las industrias tales como metalurgia de la ingeniería/del proyecto, explotación minera, aceite, química, industria de luz, aviación, puerto/muelle, buques, industria militar, instrumentos y metros etc.
Persona de Contacto: Mr. Tommy Zhang
Teléfono: +86-18961639799
