Datos del producto:
|
| Fuente de alimentación: | 24 VDC | Modelo: | Serie SE |
|---|---|---|---|
| Característica: | Unidad de giro de alta precisión | Material: | bastidor |
| Certificación: | ISO9001, CE | Esfuerzo de torsión de la salida: | 0,4~21 KNM |
| Protección: | IP66 | Lugar de origen: | Changzhou, China |
| Resaltar: | slewing drive for solar tracking system,slew drive for solar tracker |
||

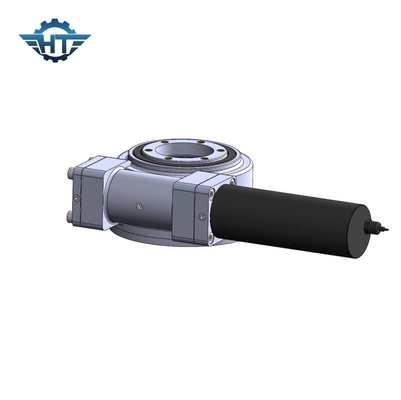

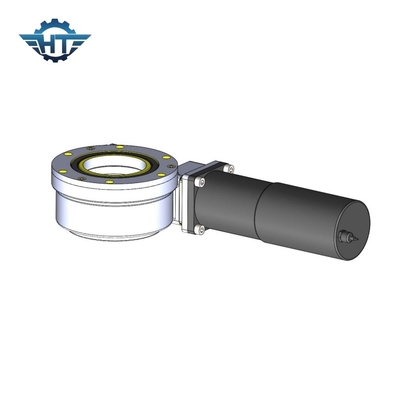

Impulsión solar de la ciénaga del gusano de la alta precisión pequeña con la superficie apagada del engranaje para los perseguidores solares
Descripción solar de la impulsión de la ciénaga del gusano pequeña
La impulsión de la matanza es una caja de cambios que puede llevar a cabo con seguridad cargas radiales y axiales, así como transmite un esfuerzo de torsión para girar. La rotación puede ser en un solo eje o en hachas múltiples junta. Las impulsiones de la matanza son hechas fabricando el engranaje, los transportes, los sellos, la vivienda, el motor y otros componentes auxiliares y la junta de ellos en una caja de cambios acabada.
Parametrización para la optimización del tratamiento de las series del SE
| Modelo Performance Parameters del SE | ||||||||||||
| Modelo |
Salida nominal Esfuerzo de torsión (N.m) |
Inclinación Esfuerzo de torsión (N.m) |
Tenencia Esfuerzo de torsión (N.m) |
Axial Carga (kN) |
Parte radial Carga (kN) |
Ratio | Eficacia |
Precisión (grado) |
IP |
TEP de trabajo. (℃) |
Uno mismo fijación |
Peso (kilogramo) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 204 |
Uso
Las impulsiones de la matanza se utilizan principalmente en plataformas de dirección del vehículo especial, camiones planos resistentes, grúas del envase, grúas camión-montadas, grúas del camión, vehículos del trabajo aéreo, grúas, grúas de pórtico, pequeñas centrales eléctricas de energía eólica, las comunicaciones aeroespaciales, la recepción por satélite, sistemas de seguimiento solares y muchas otras industrias. Especialmente estos últimos años, el desarrollo rápido de la industria solar de la producción de energía fotovoltaica es ampliamente utilizado. La impulsión rotatoria se utiliza en la industria solar de la producción de energía fotovoltaica, y se equipa generalmente de un motor adaptado rotatorio o de un motor adaptado CA; en maquinaria de construcción, un motor hidráulico se configura principalmente como impulsión de poder.
