Datos del producto:
|
| Ratio del engranaje: | 102:1 | Eficacia: | el 40% |
|---|---|---|---|
| Tipo: | vivienda cerrada | Uso: | Solo sistema horizontal del acoplamiento de AXIS |
| Servicio del OEM: | Disponible | Conductor: | Motor de DC |
| Característica: | fijación del uno mismo | Color: | Por requerimiento |
| Resaltar: | hydraulic slew motor,solar tracker drive |
||

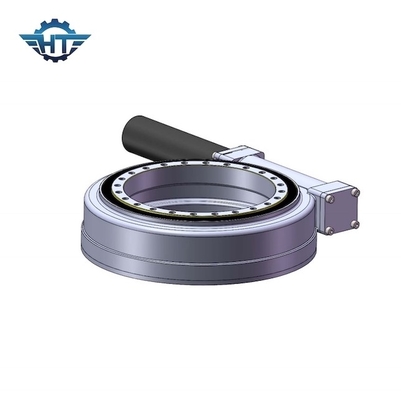

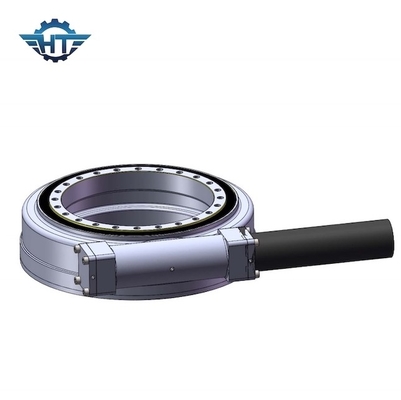

El uno mismo SE17 que cerraba el engranaje de gusano mató la impulsión para el solo sistema horizontal del acoplamiento de AXIS
Descripción de la impulsión de la ciénaga del engranaje de gusano
Nuestro anillo de encargo de la matanza que lleva las soluciones para el poder solar arnés de la ayuda de la industria del sol de una manera eficiente y rentable. Nuestras impulsiones de la matanza y las impulsiones del engranaje de gusano entregan la dinámica más alta y la capacidad de carga estática del esfuerzo de torsión de un pequeño paquete. Se diseña para ayudar a la rotación del sistema de seguimiento del sol, y mejora eficacia de la producción de energía.
Parametrización para la optimización del tratamiento de las series del SE
| Modelo Performance Parameters del SE | ||||||||||||
| Modelo |
Salida nominal Esfuerzo de torsión (N.m) |
Inclinación Esfuerzo de torsión (N.m) |
Tenencia Esfuerzo de torsión (N.m) |
Axial Carga (kN) |
Parte radial Carga (kN) |
Ratio | Eficacia |
Precisión (grado) |
IP |
TEP de trabajo. (℃) |
Uno mismo fijación |
Peso (kilogramo) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 204 |
Usos
Para solar: Plato solar del concentrador, CPV (Photovoltaics concentrado), CSP (energía solar concentrada), canal parabólico solar, perseguidor del picovoltio
Para el viento: es uesd para girar el pedestal en turbinas de viento
Uso de la maquinaria de construcción: aplicado extensamente en la grúa montada del camión, plataforma de trabajo aérea, grúa de muelle, gancho agarrador de la madera
Mercado de la industria: Planta de la automatización/de fabricación, brazo robótico
Satélite: mató la impulsión puede ser utilizado para las comunicaciones y los sistemas de navegación mundial de espacio en antena parabólica
