24VDC se doblan engranaje de gusano de AXIS mataron la alta precisión de la impulsión para el amortiguador concentrado del calor

24VDC se doblan engranaje de gusano de AXIS mataron la alta precisión de la impulsión para el amortiguador concentrado del calor
24VDC se doblan engranaje de gusano de AXIS mataron la alta precisión de la impulsión para el amortiguador concentrado del calor 24VDC se doblan engranaje de gusano de AXIS mataron la alta precisión de la impulsión para el amortiguador concentrado del calor

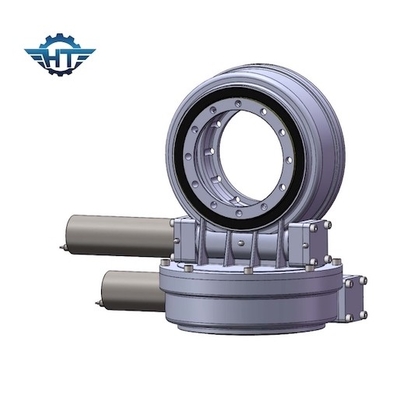

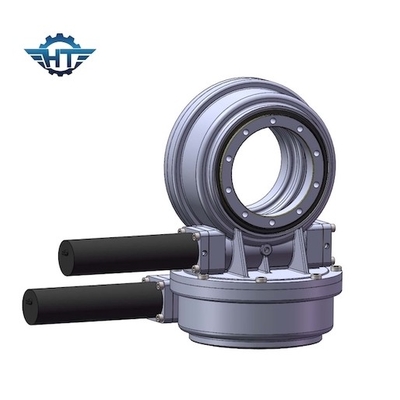

Ampliación de imagen :  24VDC se doblan engranaje de gusano de AXIS mataron la alta precisión de la impulsión para el amortiguador concentrado del calor

Datos del producto:
Lugar de origen: CHINA
Nombre de la marca: HangTuo
Certificación: CE, ISO9001
Número de modelo: SDE3
Pago y Envío Términos:
Cantidad de orden mínima: 1 pedazo
Precio: USD 100~380/ pc
Detalles de empaquetado: CAJA DE LA MADERA CONTRACHAPADA
Tiempo de entrega: 15~45 días
Condiciones de pago: L/C, T/T, Western Union
Capacidad de la fuente: 2000 PC por mes

24VDC se doblan engranaje de gusano de AXIS mataron la alta precisión de la impulsión para el amortiguador concentrado del calor

descripción
Lugar de origen: Changzhou, China (continental) Fuente de alimentación: 24VDC
Sensores de pasillo: Opcional Tipo de motor: motor dc cepillado planetario
Característica: Totalmente incluido Material: Cuarto de galón
Uso: Amortiguador concentrado del calor fijación del uno mismo:
Resaltar:

Impulsión dual de la ciénaga del engranaje de gusano de AXIS

,

Impulsión de la ciénaga del engranaje de gusano 24VDC

,

Impulsión de la ciénaga del engranaje de gusano de la alta precisión

SDE3 se doblan la impulsión de la ciénaga del engranaje de gusano de AXIS, alta precisión para el amortiguador concentrado del calor



Descripción de la impulsión de la ciénaga del engranaje de gusano



Cómo elegir un dispositivo de transmisión para el sistema fototérmico de la producción de energía de la torre



El dispositivo de transmisión es importante para la eficacia de la central eléctrica de la torre



En la central eléctrica fototérmica de la torre, decenas de miles de espejos recolectan la radiación solar en el amortiguador del calor en el extremo de la torre de calor-absorción para recoger temperaturas altas y recolectar calor. Para asegurar la colección continua y estable de calor, el espejo debe seguir siempre la posición del sol, a través del dispositivo de transmisión en la dirección horizontal del acimut y de la elevación del movimiento (eje doble).

El dispositivo de transmisión más común es impulsión de la CSP-ciénaga de la torre



La impulsión de la ciénaga es conducida generalmente por un motor para conducir la rotación del espejo en dirección de las dos hachas. Como máquina de la precisión, el uso de la impulsión de la ciénaga en industria fototérmica de la producción de energía necesita controlar la exactitud de seguimiento dentro de 1mrad. La rueda y el diente dobles de gusano de la estructura de sobre que el área que enreda superficial es grande, exactitud de la transmisión es más altos, resistencia de impacto es fuertes, su tarifa baja del desgaste pueden asegurar uso a largo plazo bajo condiciones de la precisión y de la vida, más convenientes para la central eléctrica fototérmica en el noroeste del ambiente duro.



Parámetros de Slewing Drive Performance del modelo de SDE



Modelo Performance Parameters de SDE
Modelo Esfuerzo de torsión de la salida nominal (N.m)

Inclinación del esfuerzo de torsión

(kN.m)

Llevando a cabo el esfuerzo de torsión (kN.m) Carga axial (kN) Carga radial (kN) Ratio Eficacia

Precisión

(grado)

IP

TEP de trabajo

(℃)

De autoretención Peso (kilogramos)
3" 600 1,5 5,8 10 15 31:1 el 40% ≤0.15 66 -40~+80 25kg
5" 800 6 9,2 16 27 37:1 el 40% ≤0.15 66 -40~+80 34kg
7" 2000 7,5 13,2 34 58 57:1 el 40% ≤0.15 66 -40~+80 56kg
9" 4300 16 27,2 60 130 61:1 el 40% ≤0.15 66 -40~+80 92kg
12" 5800 25 41 77 190 78:1 el 40% ≤0.15 66 -40~+80 160kg
14" 6750 48 45 110 230 85:1 el 40% ≤0.15 66 -40~+80 224kg
17" 9460 67 54 142 390 102:1 el 40% ≤0.15 66 -40~+80 320kg
21" 16000 89 65 337 640 125:1 el 40% ≤0.15 66 -40~+80 492kg
25" 21450 112 89 476 950 150:1 el 40% ≤0.15 66 -40~+80 705kg



Especificaciones del motor



24V cepilló el motor de DC



Especificación:

Voltaje: 24VDC

Voltaje opcional: 12V, 48V

Ninguna corriente de la carga: 0.6A (máximo)

Ninguna velocidad de la salida de la carga: 3,2 RPM

Ninguna velocidad de la carga: 1300 RPM



Velocidad clasificada: 2 RPM

Esfuerzo de torsión clasificado: 43 nanómetro

Max Torque: 48 nanómetro

Corriente clasificada: 1.8A (máximo)

Clase del IP: IP55

Peso: g 2000



Eje: 12m m



El voltaje, el poder y la velocidad del motor serán modificados para requisitos particulares según su petición bajo circunstancia permitida de la dimensión adoptable.
