Datos del producto:
|
| Fuente de alimentación: | Motor de 24 V CC | Modelo: | SE7 |
|---|---|---|---|
| Lugar de origen: | Changzhou, China | Construcción: | vivienda cerrada |
| Uso: | Energía solar | Ratio: | 57:1 |
| Grado del IP: | IP66 | Garantía: | 5 años |
| Resaltar: | Transmisión de energía solar del engranaje de gusano,Transmisión SE7 del engranaje de gusano,SE7 que gira llevando la impulsión |
||

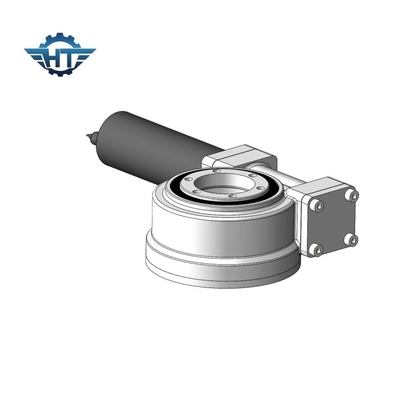

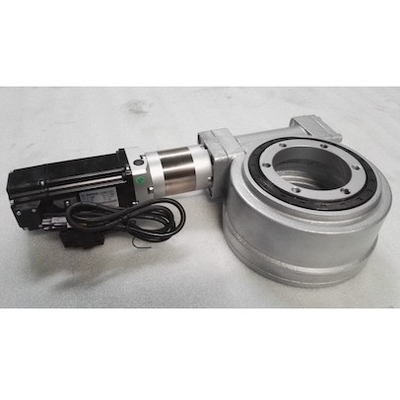

7 pulgadas de gusano adaptar las pequeñas impulsiones de la ciénaga, ratio grande de la transmisión para la energía solar
El engranaje de gusano pequeña ciénaga conduce la descripción
Impulsión de la matanza del engranaje de gusano, también nombrada como reductor de matanza. Se compone comúnmente de gusano, del transporte de la matanza, de la vivienda, del adaptador del motor, del casquillo de extremo y de otros componentes. Adoptando el transporte de la matanza como su componente de la base, la impulsión de la matanza puede llevar la fuerza axial, fuerza radial y de la inclinación momento simultáneamente. Comparando con la impulsión de la matanza de la serie del SE, las series de WEA tienen las ventajas de un mejor funcionamiento protector, del gran esfuerzo de torsión de la transmisión, de una mejor resistencia de impacto y de la vida laboral larga.
La impulsión de la matanza del engranaje de gusano se aplica extensamente en las piezas relativamente rotatorias de maquinaria tales como taladro de roca de trabajo aéreo de la grúa del camión de la maquinaria, perforadora que agarra la máquina de madera, la máquina de moldear del código y el campo de energía solar tal como sistema de seguimiento solar, CSP, CPV.
Modelo Performance Parameters del SE
| Modelo Performance Parameters del SE | ||||||||||||
| Modelo | Esfuerzo de torsión de la salida nominal (N.m) | Inclinación Esfuerzo de torsión (kN.m) |
Tenencia Esfuerzo de torsión (kN.m) |
Axial Carga (kN) |
Parte radial Carga (kN) |
Ratio | Eficacia | Precisión (grado) |
IP | TEP de trabajo (℃) |
De autoretención | Peso (kilogramo) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 6 |
| 3" | 806 | 1,5 | 3 | 30 | 16 | 31:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 12 |
| 7" | 7344 | 13,5 | 12 | 132 | 58 | 57:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 21 |
| 9" | 8784 | 45 | 30,8 | 340 | 130 | 61:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 204 |
Usos
Las impulsiones de la matanza pueden soportar mayores cargas axiales, cargas radiales y los momentos de la inclinación. La placa giratoria o el marco es conducida por una impulsión de la matanza para girar en acimut y la elevación.
Para la energía solar: Se diseña en un sistema de seguimiento solar para aumentar la eficacia de la producción de energía.
Uso industrial: Principalmente conducían dos objetos que giran en relación con uno a en 360°.
