Datos del producto:
|
| Material: | 50Mn, 42CrMo | Modelo: | SE21" |
|---|---|---|---|
| Ratio del engranaje: | 125:1 | Esfuerzo de torsión de la salida nominal: | kNm 16 |
| Inclinación del esfuerzo de torsión: | kNm 205 | Eficacia: | el 40% |
| Color: | RAL 9006 | Materiales del sello: | NBR+PVC |
| Resaltar: | IP66 que envuelve la transmisión del engranaje de gusano,Impulsión solar de la ciénaga de la clase de la corrosión,Motor impulsor de la ciénaga de la clase de la corrosión C5 |
||

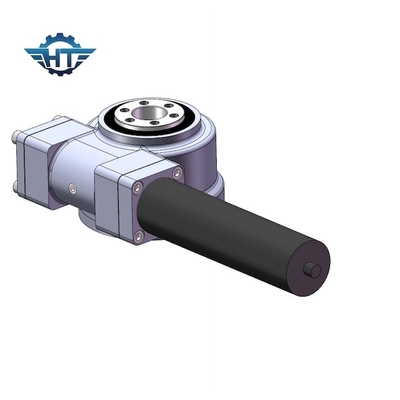

IP66 que envuelve la transmisión del engranaje de gusano, clase de la corrosión C5 para los sistemas de seguimiento solares
Envoltura de la descripción de la impulsión de la ciénaga del engranaje de gusano
Una impulsión del transporte de la matanza o del anillo de la ciénaga es un balanceo-elemento rotatorio que lleva que la poder apoya típicamente una carga pesada sino el lento-torneado.
El uso de la impulsión de la matanza es extenso y ha aumentado perceptiblemente. Una vez que están utilizados sobre todo para minar y la construcción pesada, los usos de la impulsión ahora de la matanza incluyen energía solar, las turbinas de viento e incluso los paseos de la diversión. Las industrias dan vuelta a la ciénaga a las impulsiones que requieren enormes fuerza, exactitud, seguridad, y eficacia.
Modelo Performance Parameters del SE
| Modelo Performance Parameters del SE | ||||||||||||
| Modelo | Esfuerzo de torsión de la salida nominal (N.m) | Inclinación Esfuerzo de torsión (kN.m) |
Tenencia Esfuerzo de torsión (kN.m) |
Axial Carga (kN) |
Parte radial Carga (kN) |
Ratio | Eficacia | Precisión (grado) |
IP | TEP de trabajo (℃) |
De autoretención | Peso (kilogramo) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 6 |
| 3" | 806 | 1,5 | 3 | 30 | 16 | 31:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 12 |
| 7" | 7344 | 13,5 | 12 | 132 | 58 | 57:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 21 |
| 9" | 8784 | 45 | 30,8 | 340 | 130 | 61:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 204 |
Características
1. Puede conseguir un ratio grande de la transmisión
2. Un diseño más compacto
3. Más contacto de diente usando envuelve el gusano, la transmisión que enreda del multi-diente para hacerlo que corre suavemente con de poco ruido.
4. De autoretención, puede realizar el revés de autoretención, es decir, sólo el gusano para conducir la rueda de gusano. Con esta característica, el mecanismo del gusano usado en maquinaria pesada puede desempeñar un papel de la protección de la seguridad.
5. Alta eficacia de la transmisión, menos desgaste.
Usos
Dirigir la maquinaria es el lugar más ampliamente utilizado para los transportes de la matanza, tales como maquinaria de mudanza de tierra, excavadores, máquinas de la desintegración, recuperadores del apilador, graduadores, rodillos de camino, taladradoras potentes, perforadoras de roca, etc.
