Datos del producto:
|
| Tipo: | Impulsiones de la matanza SE1 | Material: | 42CrMo, 50Mn |
|---|---|---|---|
| Garantía: | 5~10 años | Tamaños: | 3 pulgadas a 25 pulgadas |
| Uso: | Máquinas industriales | Color: | Cliente requerido |
| Estructura: | Solo AXIS incluido | Protección: | IP66 |
| Resaltar: | 1 pulgada de gusano de transmisión del engranaje,Impulsión solar del perseguidor de la máquina industrial,1 pulgada de impulsión solar de la ciénaga |
||

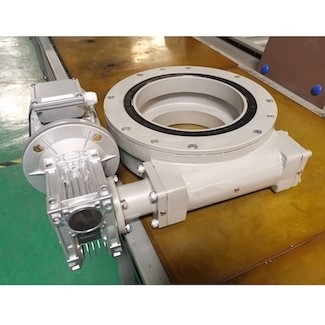

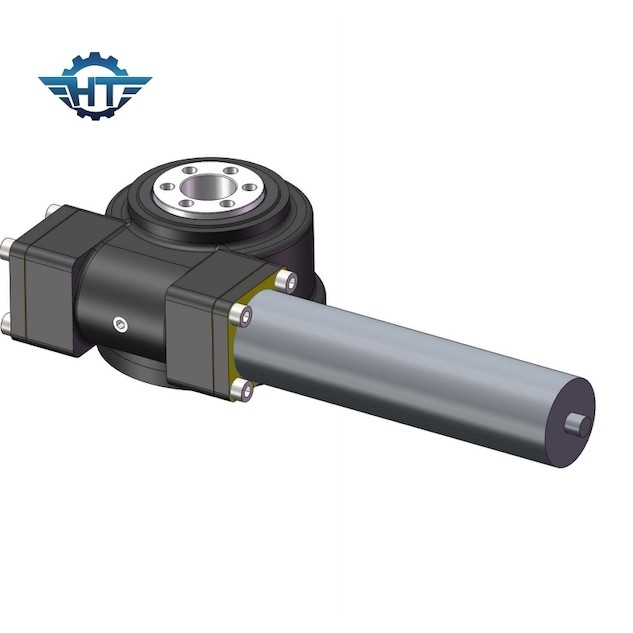

1 pulgada del gusano de pequeñas impulsiones de la matanza de la impulsión para las máquinas de energía solar e industriales
Descripción de las impulsiones de la matanza de la impulsión del gusano pequeña
Los usos comunes son generalmente maquinaria de la ingeniería y de construcción. Puede también ser aplicada en solares, el viento y una maquinaria del seguimiento automático de la variedad que necesiten el funcionamiento a largo plazo. Debido a la estructura compacta, cadena corta de la transmisión, impulsión de la ciénaga es más fácil alcanzar alta exactitud y un control numérico más fácil, tan allí es muchos usos en el campo de robots industriales. La impulsión de la ciénaga es fácil de utilizar y fácil instalar y ahorrar el espacio. Cuándo seleccione la impulsión conveniente de la ciénaga, primero considere si el transporte radial axial, volcando el esfuerzo de torsión y otros parámetros se satisfacen con el uso, en segundo lugar, la velocidad final de la salida de la impulsión de la ciénaga no pueden exceder 3 RPM, para asegurar la vida de servicio normal del producto.
Modelo Performance Parameters del SE
| Modelo Performance Parameters del SE | ||||||||||||
| Modelo | Esfuerzo de torsión de la salida nominal (N.m) | Inclinación Esfuerzo de torsión (kN.m) |
Tenencia Esfuerzo de torsión (kN.m) |
Axial Carga (kN) |
Parte radial Carga (kN) |
Ratio | Eficacia | Precisión (grado) |
IP | TEP de trabajo (℃) |
De autoretención | Peso (kilogramo) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 6 |
| 3" | 806 | 1,5 | 3 | 30 | 16 | 31:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 12 |
| 7" | 7344 | 13,5 | 12 | 132 | 58 | 57:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 21 |
| 9" | 8784 | 45 | 30,8 | 340 | 130 | 61:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 204 |
Métodos de la instalación
Instalación horizontal
El montaje de la impulsión de la ciénaga al revés en el eje del acimut se recomienda para que los usos solares proporcionen una mejor protección y aumenten la protección al eje de la elevación. Para otros usos, la orientación de montaje se debe basar en una evaluación del grado de protección y debe proporcionar una mejor protección.
instalación vertical
Se recomienda para instalar la impulsión de la matanza en los usos solares que refieren al dibujo atado para una mejor protección. Para otros usos, la orientación de montaje se debe basar en una evaluación del grado de protección y debe proporcionar una mejor protección.
