Datos del producto:
|
| Material: | 50Mn, 42CrMo | Modelo: | 7 pulgadas |
|---|---|---|---|
| Ratio del engranaje: | 57:1 | Eficacia: | el 40% |
| Precisión: | ≤ 0,1 grado | Conductor: | motor eléctrico |
| Color: | por requerimiento | Tipo: | Gusano solo AXIS del reloj de arena |
| Resaltar: | Impulsión hidráulica de acero dura de la matanza,Sola impulsión hidráulica de la matanza de AXIS,Anillo de acero duro de la ciénaga de la impulsión del gusano |
||

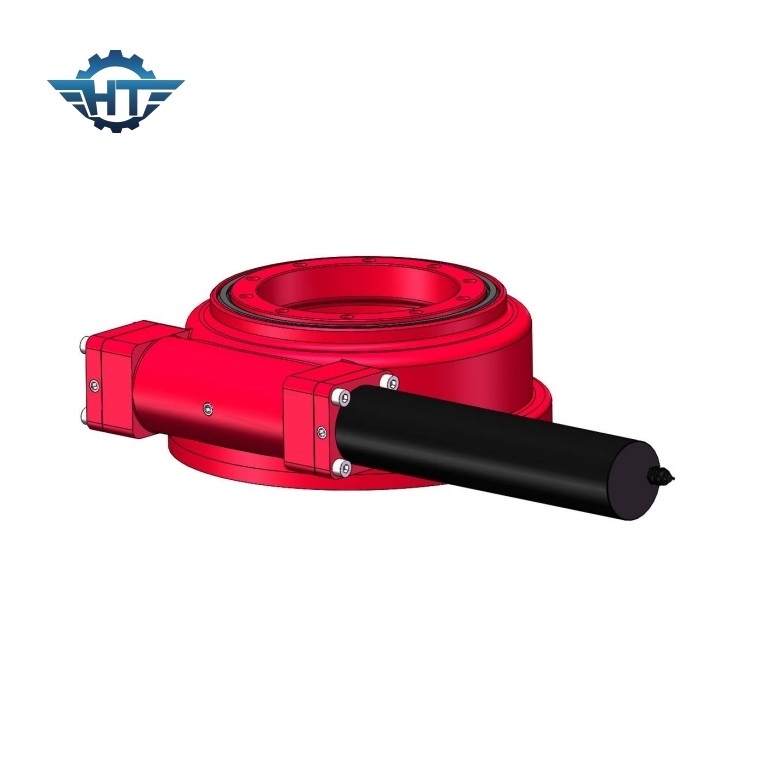

7 pulgadas de impulsiones de acero duras de la matanza para los solos sistemas de seguimiento solares planos de AXIS
Descripción de acero dura de las impulsiones de la matanza
El reductor rotatorio (impulsión de la ciénaga) se utiliza principalmente en dirigir la maquinaria de construcción, así como energía solar, energía eólica y una variedad de operación a largo plazo de la maquinaria del seguimiento automático, e incluso campo industrial de la robótica. El reductor rotatorio tiene principalmente las cuatro ventajas siguientes:
1. El reductor rotatorio de la alta integración
El reductor rotatorio es altamente integrado, el reductor rotatorio más grande y más pequeño puede conducir la máquina con hueco de la carga docenas de veces, pero su tamaño, especialmente la cadena de la transmisión que el tamaño axial no es mucho diferente, esta ventaja facilita aplanar de la forma estructural de las partes conectadas de la impulsión de la serie, así reduciendo el equipo mecánico entero.
2. Reductor rotatorio modular
Debido a la alta integración del reductor rotatorio, los usuarios no tienen que formar un dispositivo giratorio para cada parte de la adquisición y de proceso, también de reducir hasta cierto punto la producción de productos al principio del proceso de la preparación, así grandemente mejorando productividad de trabajo.
3. La seguridad del reductor rotatorio
La impulsión del gusano tiene las características del revés de autoretención, puede alcanzar para invertir de autoretención, es decir, solamente por el gusano para conducir la rueda de gusano. Esta característica hace el reductor rotatorio (impulsión de la ciénaga) puede ser ampliamente utilizada en la elevación, el trabajo aéreo y el otro equipo, mientras que mejora el contenido científico y tecnológico del anfitrión, pero también mejorar la estabilidad de la operación del anfitrión y el factor de seguridad de la operación. El reductor rotatorio (impulsión de la ciénaga) es fácil de instalar, fácil mantener y ahorra el espacio de la instalación en mayor medida que productos rotatorios tradicionales.
4. Diseño simplificado de la unidad central de reductor rotatorio comparado con la transmisión tradicional del engranaje
El engranaje de gusano puede conseguir un ratio relativamente grande de la desaceleración, en algunos casos, él puede ahorrar las piezas de la unidad central para el anfitrión, así reduciendo el coste de la adquisición para los clientes, pero también grandemente reduciendo la tarifa de la generación de la falta del anfitrión. Como estructura integrada, el reductor rotatorio (impulsión de la ciénaga) es relativamente nuevo, y la mejora de la integración no sólo trae muchas ventajas en el uso, pero también crea mucha conveniencia para la fabricación y el uso, y será nuestra dirección dominante de la investigación en la mejora de su precisión, de durabilidad y más lejos de ampliar su campo del uso en el futuro.
Modelo Performance Parameters del SE
| Modelo Performance Parameters del SE | ||||||||||||
| Modelo | Esfuerzo de torsión de la salida nominal (N.m) | Inclinación Esfuerzo de torsión (kN.m) |
Tenencia Esfuerzo de torsión (kN.m) |
Axial Carga (kN) |
Parte radial Carga (kN) |
Ratio | Eficacia | Precisión (grado) |
IP | TEP de trabajo (℃) |
De autoretención | Peso (kilogramo) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 6 |
| 3" | 806 | 1,5 | 3 | 30 | 16 | 31:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 12 |
| 7" | 7344 | 13,5 | 12 | 132 | 58 | 57:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 21 |
| 9" | 8784 | 45 | 30,8 | 340 | 130 | 61:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 204 |
Parámetros de la impulsión de la matanza SE7
| Modelo: | SE7 | Lugar del origen | Changzhou, China |
| Marca | HANGTUO | Tipo | Incluido |
| Material | 42CrMo, 50Mn | Esfuerzo de torsión de la salida | 2000 N.m |
| Inclinación del esfuerzo de torsión del momento | K 1,35 N.m | Llevar a cabo el esfuerzo de torsión | K 1,32 N.m |
| Grado axial estático | 132 KN | Grado radial estático | 58 KN |
| Grado axial dinámico | 66 KN | Grado radial dinámico | 38 KN |
| Ratio del engranaje | 57:1 | Eficacia | el 40% |
