El perseguidor solar vertical Ve9 mató la alta productividad de la impulsión para el sistema de seguimiento

El perseguidor solar vertical Ve9 mató la alta productividad de la impulsión para el sistema de seguimiento

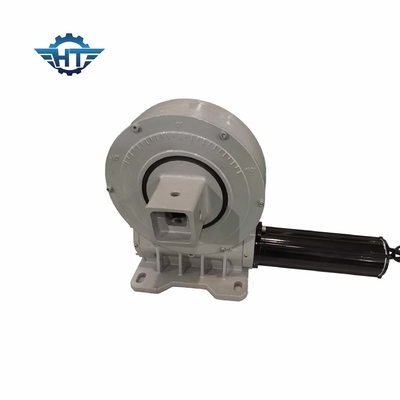

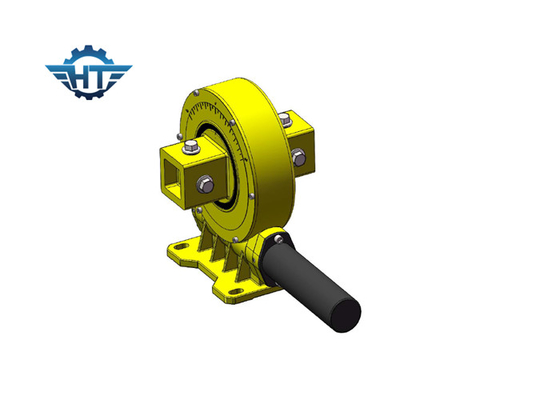

El perseguidor solar vertical Ve9 mató la alta productividad de la impulsión para el sistema de seguimiento El perseguidor solar vertical Ve9 mató la alta productividad de la impulsión para el sistema de seguimiento

Ampliación de imagen :  El perseguidor solar vertical Ve9 mató la alta productividad de la impulsión para el sistema de seguimiento

Datos del producto:
Lugar de origen: CHINA
Nombre de la marca: HangTuo
Certificación: CE, ISO9001
Número de modelo: VE9
Pago y Envío Términos:
Cantidad de orden mínima: 1 pedazo
Precio: USD 280~504 / pc
Detalles de empaquetado: CAJA DE LA MADERA CONTRACHAPADA
Tiempo de entrega: 15~45 días
Condiciones de pago: L/C, T/T, Western Union
Capacidad de la fuente: 2000 PC por mes

El perseguidor solar vertical Ve9 mató la alta productividad de la impulsión para el sistema de seguimiento

descripción
Tipo: Impulsión de la matanza Lugar del origen: Changzhou, China (continente)
Motor: Motor sin cepillo de DC Característica: Totalmente incluido
Material: 42CrMo o 50Mn garantía: 5~10 años
Tamaño: 3 pulgadas a 25 pulgadas Uso: Sistema de seguimiento solar plano
Resaltar:

Impulsión solar vertical de la ciénaga del perseguidor Ve9

,

Impulsión solar de la ciénaga del motor sin cepillo de DC

,

Alta productividad del perseguidor de la impulsión solar de la ciénaga

El perseguidor solar de la alta productividad vertical Ve9 mató la impulsión aplicada en sistema de seguimiento solar plano



Descripción solar de la impulsión de la ciénaga del perseguidor



Sola impulsión de la ciénaga del eje usada en el solo sistema de seguimiento plano del eje, que el soporte es un arreglo norte-sur, sistema de seguimiento Este-Oeste. Según el algoritmo astronómico, la impulsión de la ciénaga conducida por el motor llevará el alto esfuerzo de torsión para conducir el sistema entero, de modo que el sistema pueda seguir el acimut del sol, lo más lejos posible para mejorar el sol en la superficie de la irradiación fotovoltaica del módulo, y para aumentar así la producción de energía.



La instalación de un sistema de seguimiento solar para guardar los paneles solares para seguir el sol puede mejorar siempre con eficacia la eficacia de la energía solar, y cuando los solos perseguidores del eje están instalados en áreas altamente irradiadas, medios crecientes de la producción energética que las centrales eléctricas pueden generar una rentabilidad de la inversión más alta.



Esto se basa principalmente en el principio de diseño del sistema de seguimiento, debido al impacto de la rotación de la tierra, para una ubicación fija en la tierra, el ciclo del sol a lo largo del año, su ángulo de la iluminación también está cambiando constantemente. El sistema de seguimiento solar está instalado para guardar los paneles solares hasta pista el sol y para aumentar la cantidad de radiación solar recibida en los órdenes fotovoltaicos, de tal modo aumentando la capacidad total de los sistemas solares de la producción de energía fotovoltaica.



Modelo Performance Parameters de VE



Modelo Performance Parameters de VE
Modelo Esfuerzo de torsión de la salida nominal (N.m) Llevando a cabo el esfuerzo de torsión (kN.m) Inclinando el esfuerzo de torsión (kN.m) Carga axial (kN) Carga radial (kN) Ratio Eficacia

Precisión

(Grado)

IP TEP de trabajo (℃) De autoretención Peso (kilogramos)
3" 806 9 5 22 15 31:1 el 40% ≤0.15 66 -40~+80 12kg
5" 962 30 6 16 27 37:1 el 40% ≤0.15 66 -40~+80 18kg
7" 7344 60 10 34 58 51:1 el 40% ≤0.15 66 -40~+80 32kg
8" 8000 70 14 50 80 50:1 el 40% ≤0.15 66 -40~+80 28kg
9" 8784 80 16 60 130 61:1 el 40% ≤0.15 66 -40~+80 52kg
12" 11232 100 25 77 190 78:1 el 40% ≤0.15 66 -40~+80 65kg
14" 12240 120 48 110 230 85:1 el 40% ≤0.15 66 -40~+80 88 kilogramos
17" 14688 136 67 142 390 102:1 el 40% ≤0.15 66 -40~+80 135 kilogramos
21" 18000 140 89 337 640 125:1 el 40% ≤0.15 66 -40~+80 192 kilogramos
25" 21600 150 112 476 950 150:1 el 40% ≤0.15 66 -40~+80 251 kilogramos



Datos del motor



Voltaje clasificado V/DC: 24vdc

Velocidad sin carga RPM: el 1200±10%

A actual sin carga: <0>

Esfuerzo de torsión clasificado N.M: 0,12

Velocidad RPM: el 800±10%

Carga A actual: <1A

Poder clasificado W: <10W



Parámetro de salida del engranaje:

Ratio de la velocidad: 399:1

Esfuerzo de torsión N.M de la salida nominal: 32

Velocidad RPM de la salida: 2±0.5



Salida de Pasillo: 2

Tipo de Pasillo: 40F/39

Pasillo entró el voltaje V: 5~24



El alambre define:

1. Rojo grueso: Motor +

2. Negro grueso: Motor -

3. Verde amarillo: Tierra

4. Amarillo fino: pasillo B

5. Rojo fino: pasillo +24V

6. Negro fino: tierra del pasillo

7. Verde fino: pasillo A



Requisitos técnicos



1. El motor debe ser flexible después de asamblea.

2. No se conecta ningún ruido anormal cuando se pone la corriente (la línea roja con el polo positivo de la fuente de alimentación).

3. Liquidación axial: Ningún (puede utilizar la recuperación de la cresta de onda).

4. Soporte la prueba del voltaje: 800VAC, 5mA, no es ninguna avería, ningún parpadeo.

5. Resistencia de aislamiento: > 20MΩ.
