Datos del producto:
|
Característica: | Incluido | Uso: | Energía solar |
---|---|---|---|
Motor: | motor eléctrico | Effciency: | el 40% |
Tamaño: | 9 pulgadas | Ratio del engranaje: | 61:1 |
Material: | Cuarto de galón | Garantía: | 5~10 años |
Resaltar: | solar tracker drive,slewing gear |

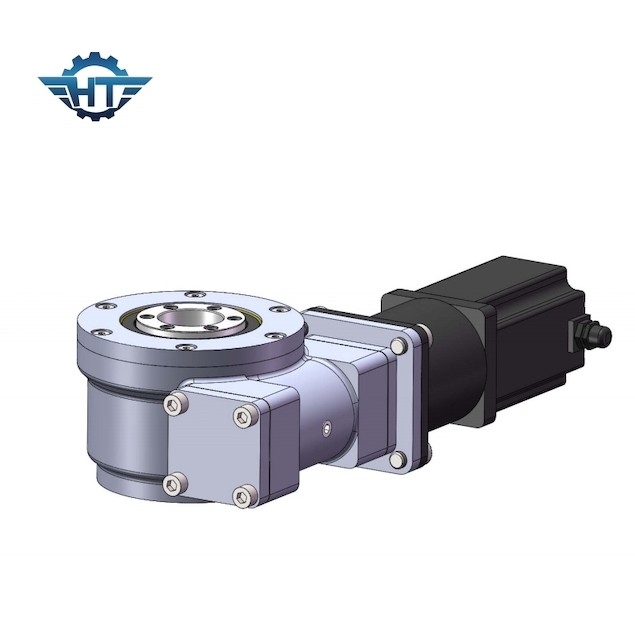

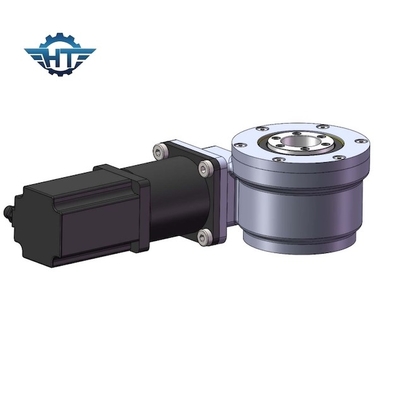

50Mn/42CrMo el material SE9 incluyó la vivienda de la caja de cambios de la impulsión de la ciénaga con los motores eléctricos
Mató la descripción de la caja de cambios de la impulsión
El dispositivo de vivienda incluido de la impulsión de la matanza del engranaje de gusano se utiliza principalmente en la salida grande del esfuerzo de torsión pero se limita el espacio de la instalación, y en el caso requisitos impermeables, anticorrosión y de los otros altos relativamente altos de las condiciones de trabajo, tales como a prueba de polvo, para la pieza rotatoria de la estructura, el nivel del IP alcanza IP66. Las impulsiones de la matanza del SE se aseguran por una vida del campo de 30 años y crean una solución eficiente y confiable en un solo sistema de seguimiento solar de conducción. Calificamos todas nuestros componentes y materias primas usando los estándares fijados por ISO 9001, certificaciones del CE para asegurar vida del campo.
Parametrización para la optimización del tratamiento de las series del SE
Modelo Performance Parameters del SE | ||||||||||||
Modelo |
Salida nominal Esfuerzo de torsión (N.m) |
Inclinación Esfuerzo de torsión (N.m) |
Tenencia Esfuerzo de torsión (N.m) |
Axial Carga (kN) |
Parte radial Carga (kN) |
Ratio | Eficacia |
Precisión (grado) |
IP |
TEP de trabajo. (℃) |
Uno mismo fijación |
Peso (kilogramo) |
1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 6 |
3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 8 |
5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 12 |
7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 21 |
9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 49 |
12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 61 |
14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 63 |
17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 105 |
21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 149 |
25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 204 |
Usos
Los productos son ampliamente utilizados en sistemas de seguimiento solares, los vehículos del trabajo aéreo, los vehículos de la maquinaria de construcción, maquinaria del jardín, las grúas y construcción naval, maquinaria de construcción, los patios, los estacionamientos automáticos, explotación minera y las perforadoras del túnel, transporte y los dispositivos de la transportación, los vehículos del radar de la comunicación y los receptores de tierra por satélite, etc. Vale el mencionar de que nuestros productos también están utilizados en concentrar sistemas de la generación de energía solar como componentes claves en el photovoltaics enfocado, poder termal solar o dirección de seguimiento solar o helióstato siguiendo en sistemas fotovoltaicos y termales concentrados.
