Impulsión 60 KN de la matanza de la caja de cambios del gusano del acuerdo VE9 para el sistema de seguimiento del calor de CSP

Certificación
Porcelana Changzhou Hangtuo Mechanical Co., Ltd certificaciones
Porcelana Changzhou Hangtuo Mechanical Co., Ltd certificaciones
Estoy en línea para chatear ahora

Impulsión 60 KN de la matanza de la caja de cambios del gusano del acuerdo VE9 para el sistema de seguimiento del calor de CSP

Impulsión 60 KN de la matanza de la caja de cambios del gusano del acuerdo VE9 para el sistema de seguimiento del calor de CSP
Impulsión 60 KN de la matanza de la caja de cambios del gusano del acuerdo VE9 para el sistema de seguimiento del calor de CSP Impulsión 60 KN de la matanza de la caja de cambios del gusano del acuerdo VE9 para el sistema de seguimiento del calor de CSP

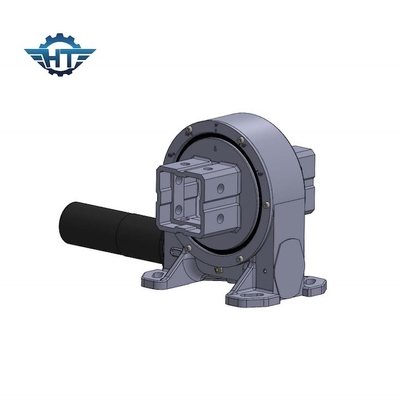

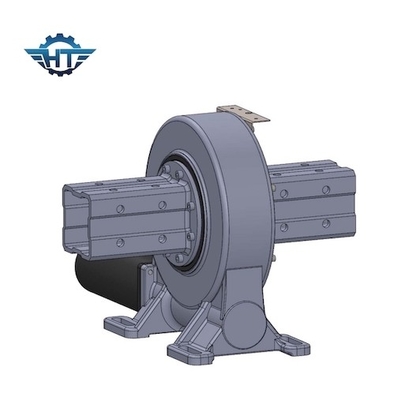

Ampliación de imagen :  Impulsión 60 KN de la matanza de la caja de cambios del gusano del acuerdo VE9 para el sistema de seguimiento del calor de CSP

Datos del producto:
Lugar de origen: China
Nombre de la marca: HangTuo
Certificación: CE, ISO9001
Número de modelo: VE9"
Pago y Envío Términos:
Cantidad de orden mínima: 1 pedazo
Precio: USD 280~504 / pc
Detalles de empaquetado: CAJA DE LA MADERA CONTRACHAPADA
Tiempo de entrega: 15~45 días
Condiciones de pago: L/C, T/T, Western Union
Capacidad de la fuente: 2000 PC por mes

Impulsión 60 KN de la matanza de la caja de cambios del gusano del acuerdo VE9 para el sistema de seguimiento del calor de CSP

descripción
Modelo: VE9 RATIO DEL ENGRANAJE: 61:1
Solicitud: Sistema de seguimiento del calor solar Lugar de origen: Changzhou, China
Estructura: Engranaje helicoidal helicoidal Certificado: ISO9001, CE
instalación: Vertical instalada Contragolpe: <0.1°
Resaltar:

Impulsión compacta de la matanza de la caja de cambios del gusano

,

Impulsión de la matanza de la caja de cambios del gusano de 60 KN

,

Impulsión de la matanza del sistema de seguimiento del calor solar

Impulsión de la matanza de la caja de cambios del gusano del acuerdo VE9 para el picovoltio, CPV, sistema de seguimiento del calor solar de CSP



Descripción de la impulsión de la matanza del engranaje de gusano



Función: Las impulsiones de la matanza funcionan con la tecnología estándar del gusano, en la cual el gusano en el eje horizontal actúa como el conductor para el engranaje, en general, el eje es conducido por el motor eléctrico del engranaje.



Ratio del engranaje: La rotación del gusano horizontal da vuelta a un engranaje sobre un perpendicular del eje al eje de tornillo. Esta combinación reduce la velocidad de la unidad conducida y también multiplica su esfuerzo de torsión; aumentándola proporcional como las disminuciones de la velocidad. El ratio de la velocidad de ejes depende de la relación del número de hilos del gusano al número de dientes en la rueda o el engranaje de gusano.



Parámetros de las impulsiones de la matanza de VE



Modelo Ratio Esfuerzo de torsión de la salida nominal (N.m) Inclinando el esfuerzo de torsión (N.m) Llevando a cabo el esfuerzo de torsión (N.m) Carga axial (kN) Carga radial (kN) Eficacia Precisión (°) De autoretención Peso (kilogramos)
3" 31:1 600 1500 1800 22 15 el 40% ≤0.1 12
5" 37:1 800 5000 9200 16 27 el 40% ≤0.1 18
7" 57:1 1750 7000 13200 34 58 el 40% ≤0.1 32
8" 51:1 2250 11200 20400 50 80 el 40% ≤0.1 28
9" 61:1 2250 16000 30800 60 130 el 40% ≤0.1 52
12" 78:1 4300 25000 40560 77 190 el 40% ≤0.1 65
14" 85:1 5600 48000 44200 110 230 el 40% ≤0.1 88
17" 102:1 6750 67000 53040 142 390 el 40% ≤0.1 135
21" 125:1 16000 89000 65000 337 640 el 40% ≤0.1 192
25" 150:1 21450 112000 89000 476 950 el 40% ≤0.1 251



Parámetros técnicos de la impulsión de la matanza VE9



Modelo VE9 Lugar del origen Changzhou, China
Marca HANGTUO Tipo Vivienda incluida, IP66
Material 42CrMo, 50Mn Esfuerzo de torsión de la salida 7320 N.m
Inclinación del esfuerzo de torsión del momento K 16,3 N.m Llevar a cabo el esfuerzo de torsión 55 K N.m
Grado axial estático 60 KN Grado radial estático 130 KN
Grado axial dinámico 30 KN Grado radial dinámico 65 KN
Ratio del engranaje 61:1 Eficacia el 40%



Usos



Los usos de la impulsión de la matanza incluyen a perseguidores solares, CSP, CPV, las turbinas de viento, los platos del satélite y del radar, las grúas del camión, las elevaciones del hombre, equipo para uso general, los accesorios hidráulicos del equipo, equipo de la herramienta del aceite, los controladores del neumático, el cavador s, y las elevaciones automotrices etc.
