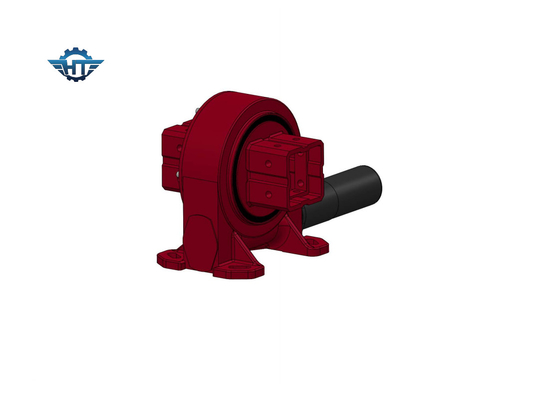

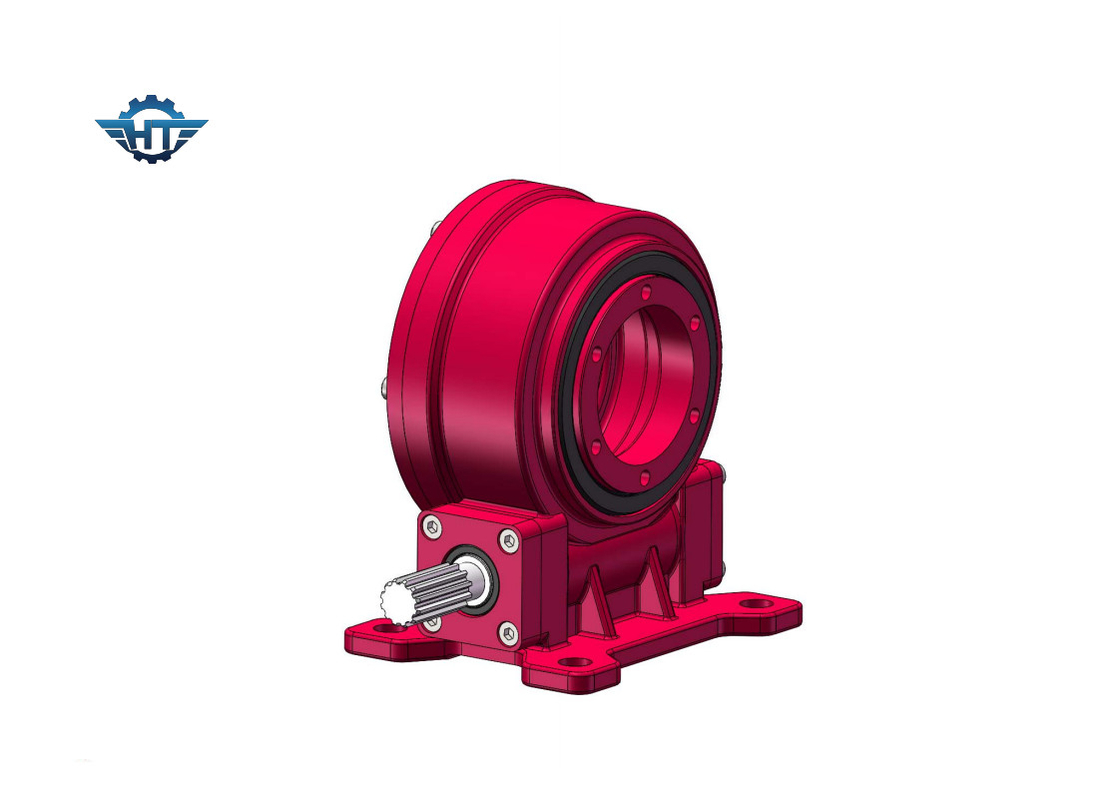

Cerradura solar del uno mismo de la impulsión de la ciénaga del perseguidor de la caja del reductor VE7 para horizontal

Cerradura solar del uno mismo de la impulsión de la ciénaga del perseguidor de la caja del reductor VE7 para horizontal
Cerradura solar del uno mismo de la impulsión de la ciénaga del perseguidor de la caja del reductor VE7 para horizontal Cerradura solar del uno mismo de la impulsión de la ciénaga del perseguidor de la caja del reductor VE7 para horizontal

Ampliación de imagen :  Cerradura solar del uno mismo de la impulsión de la ciénaga del perseguidor de la caja del reductor VE7 para horizontal

Datos del producto:
Lugar de origen: China
Nombre de la marca: HangTuo
Certificación: CE, ISO9001
Número de modelo: VE7”
Pago y Envío Términos:
Cantidad de orden mínima: 1 pedazo
Precio: USD 280~504 / pc
Detalles de empaquetado: CAJA DE LA MADERA CONTRACHAPADA
Tiempo de entrega: 15~45 días
Condiciones de pago: L/C, T/T, Western Union
Capacidad de la fuente: 2000 PC por mes

Cerradura solar del uno mismo de la impulsión de la ciénaga del perseguidor de la caja del reductor VE7 para horizontal

descripción
Material del engranaje de gusano: 50Mn, 42CrMo Modelo: VE7
Uso: Solos perseguidores solares horizontales de AXIS Esfuerzo de torsión de la salida nominal: 1750 nanómetro
Llevar a cabo el esfuerzo de torsión: 13200 nanómetro Inclinación del esfuerzo de torsión: 7000 nanómetro
Eficacia: el 40% Color estándar: RAL 9006
Resaltar:

Impulsión solar de la ciénaga del perseguidor de la caja del reductor

,

Impulsión solar de la ciénaga del perseguidor de 1750 nanómetro

,

Impulsión solar horizontal de la ciénaga del perseguidor VE7

Caja del reductor de la impulsión de la ciénaga VE7, cerradura del uno mismo para los solos perseguidores solares horizontales de AXIS



Descripción de la caja del reductor de la impulsión de la ciénaga VE7



La impulsión de la matanza de Hangtuo ofreció bueno envolviendo el gusano y el engranaje que enredaban con el contacto de diente multi que hace la impulsión de la matanza con el alto esfuerzo de torsión backholding para mejorar la seguridad de sistema solar de seguimiento. Es de autoretención y puede girar ±60°. Si es más grande gama necesaria, puede ser modificada para requisitos particulares.





Modelo Performance Parameters de VE



Modelo Performance Parameters de VE
Modelo Esfuerzo de torsión de la salida nominal (N.m) Llevando a cabo el esfuerzo de torsión (kN.m) Inclinando el esfuerzo de torsión (kN.m) Carga axial (kN) Carga radial (kN) Ratio Eficacia

Precisión

(Grado)

IP TEP de trabajo (℃) De autoretención Peso (kilogramos)
3" 806 9 5 22 15 31:1 el 40% ≤0.15 66 -40~+80 12kg
5" 962 30 6 16 27 37:1 el 40% ≤0.15 66 -40~+80 18kg
7" 7344 60 10 34 58 51:1 el 40% ≤0.15 66 -40~+80 32kg
8" 8000 70 14 50 80 50:1 el 40% ≤0.15 66 -40~+80 28kg
9" 8784 80 16 60 130 61:1 el 40% ≤0.15 66 -40~+80 52kg
12" 11232 100 25 77 190 78:1 el 40% ≤0.15 66 -40~+80 65kg
14" 12240 120 48 110 230 85:1 el 40% ≤0.15 66 -40~+80 88 kilogramos
17" 14688 136 67 142 390 102:1 el 40% ≤0.15 66 -40~+80 135 kilogramos
21" 18000 140 89 337 640 125:1 el 40% ≤0.15 66 -40~+80 192 kilogramos
25" 21600 150 112 476 950 150:1 el 40% ≤0.15 66 -40~+80 251 kilogramos



Servicios modificados para requisitos particulares


1. Diseño especial basado en diversos usos y proyectos
2. diversos tipos de motores se podían hacer juego, por ejemplo los motores hidráulicos, los motores de pasos, los motores eléctricos etc.
3. diversos colores están disponibles basados en código de RAL; nuestro color estándar es RAL 9006.



Glosario de Paramaters dominante



Inclinación del esfuerzo de torsión del momento: Este esfuerzo de torsión es la carga de la gravedad multiplicada por distancia entre la posición de la carga y el centro del transporte de la matanza. Si el esfuerzo de torsión real es mayor que el esfuerzo de torsión inclinable clasificado del momento, la impulsión de la matanza será volcada.

Carga radial: La vertical de la carga al eje del transporte de la matanza

Carga axial: El paralelo de la carga al eje del transporte de la matanza

Llevar a cabo el esfuerzo de torsión: Es el esfuerzo de torsión reverso. Cuando la impulsión está girando reverso, y las piezas no se dañan, el esfuerzo de torsión máximo alcanzado se llama llevar a cabo el esfuerzo de torsión, él también se considera como esfuerzo de torsión quebrado.

De autoretención: Solamente cuando hay carga, la impulsión de la matanza no puede invertir gira y así llamado de autoretención.
