Datos del producto:
|
| Modelo: | VE7” | Ratio del engranaje: | 51:1 |
|---|---|---|---|
| Esfuerzo de torsión de la salida nominal: | 6120 nm | Llevar a cabo el esfuerzo de torsión: | 39 kN.m |
| Inclinación del esfuerzo de torsión: | 10 kN.m | Eficacia: | el 40% |
| Color: | RAL 9006 o según lo solicitado | Esfuerzo de torsión máximo: | 10200 N.m |
| Resaltar: | VE7 Worm Gear Slew Drive,planetary Motor Worm Gear Slew Drive,Solar Tracker motor slew drive |
||

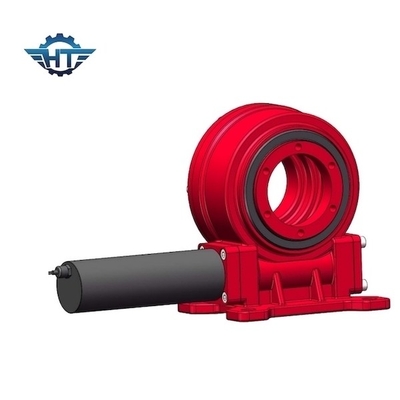

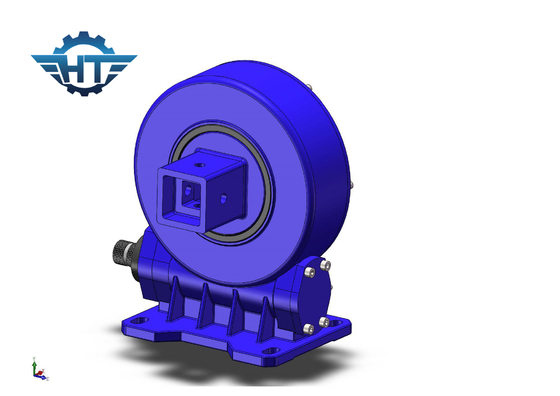

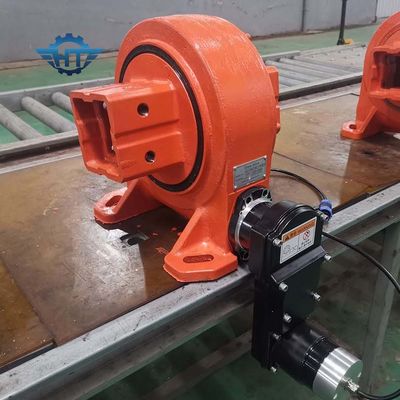

El solo AXIS 12V engranaje de gusano planetario eléctrico del motor de VE7 mató la impulsión para el perseguidor solar
Descripción de la impulsión de la ciénaga del engranaje de gusano
Alta confiabilidad: Las impulsiones de la matanza se diseñan y se prueban para garantizar una vida del campo de 30 años. Tan todas las materias primas deben cumplir los estándares requeridos por ISO9001 y el CE. Ejecutamos un control de calidad sano para asegurar hacia fuera productos del costo de alta calidad, confiable y bajo al mismo tiempo.
Alto rendimiento: las impulsiones de la matanza se accionan con tecnología del gusano del reloj de arena para dar a la caja de cambios la fuerza y poder enormes, supervivencia máxima carga-que se sostiene así como eficacia y exactitud crecientes.
Modelo Performance Parameters de VE
| Modelo Performance Parameters de VE | ||||||||||||
| Modelo | Esfuerzo de torsión de la salida nominal (N.m) | Llevando a cabo el esfuerzo de torsión (kN.m) | Inclinando el esfuerzo de torsión (kN.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficacia |
Precisión (Grado) |
IP | TEP de trabajo (℃) | De autoretención | Peso (kilogramos) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 88 kilogramos |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 135 kilogramos |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 192 kilogramos |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 251 kilogramos |
Usos
Los usos de la impulsión de la matanza incluyen perseguidores solares, las turbinas de viento, las grúas del camión, las elevaciones del hombre, el equipo para uso general, los accesorios hidráulicos del equipo, el equipo de la herramienta del aceite, controladores del neumático, el cavador s y las elevaciones automotrices etc
Instalación: las impulsiones de la matanza se podían montar horizontalmente, verticalmente o una combinación de hachas múltiples.
Regulador
Tipo 111
Parámetro:
Exactitud de seguimiento: <>
Fuente de la energía entrada: CA 380V 50HZ, fuente de alimentación de cuatro cables trifásica
De potencia de salida: Conduzca un motor trifásico de la CA 380V /2.2KW
Teledirigido: Autobús de RS 485, módulo inalámbrico de LoRa (opcional)
Grado de la protección: IP65
Temperatura ambiente: -25℃ a 50℃
Configuración y características:
Caja 400×500×120
Control de MCU, algoritmo astronómico y sensibilidad ligera
Fuertes vientos, interfaz de la protección de la temperatura, protección del cortocircuito, protección de la sobreintensidad de corriente
El hacer frente del reset de la noche del este u horizontal
Funcione con la función manualmente
Fuente de alimentación que cambia incorporada, protector de sobretensiones, módulo delantero de la revocación, regulador del viento, protector del motor, etc
Control remoto del ordenador superior, exhibición de alarma de la falta, exhibición de tiempo real de la animación de la situación de funcionamiento del dispositivo (opcional)
Teledirigidos inalámbricos (opcional)
Q&A
1. ¿Cómo elegir?
Especifique por favor el tamaño del diámetro, la anchura, el voltaje, el poder y la velocidad sin carga de los motores requeridos, los metros cuadrados de los paneles solares/de los espejos, el arreglo de los esos paneles solares/espejos.
2. ¿Podría recoger muestras para probar calidad y el mercado por adelantado?
Seguro, agradable recoger muestras para probar nuestra calidad y servicio.
3. ¿Cuál es el coste total para las muestras?
La muestra total del cost= de la muestra costó + carga.
Le daremos el mejor coste de envío después de que usted elija las impulsiones convenientes de la matanza.
4. ¿Cómo usted envía muestras?
La consideración de cantidad de la muestra no es grande, nosotros apoya muestras de la nave por el ccsme, TNT o Fedex
5. ¿Cuál es su cantidad de orden mínima?
1 sistema
6. ¿Cuál es su plazo de expedición?
Para las muestras estándar: 0~15 días; para los órdenes del lote: en el plazo de 25~40 días.
