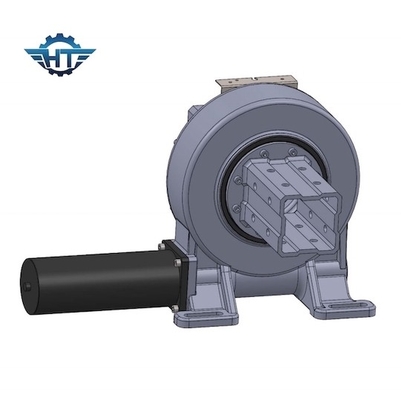

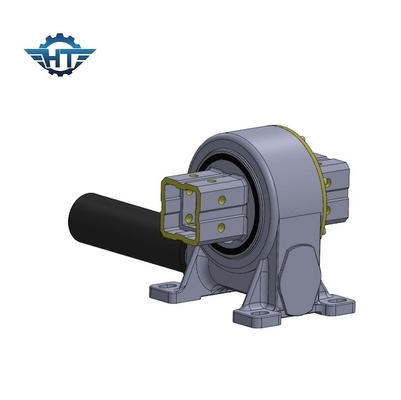

Sola impulsión solar de la ciénaga de AXIS de la alta vertical del esfuerzo de torsión VE7 para el sistema de seguimiento inclinado

Sola impulsión solar de la ciénaga de AXIS de la alta vertical del esfuerzo de torsión VE7 para el sistema de seguimiento inclinado
Sola impulsión solar de la ciénaga de AXIS de la alta vertical del esfuerzo de torsión VE7 para el sistema de seguimiento inclinado Sola impulsión solar de la ciénaga de AXIS de la alta vertical del esfuerzo de torsión VE7 para el sistema de seguimiento inclinado

Ampliación de imagen :  Sola impulsión solar de la ciénaga de AXIS de la alta vertical del esfuerzo de torsión VE7 para el sistema de seguimiento inclinado

Datos del producto:
Lugar de origen: CHINA
Nombre de la marca: HangTuo
Certificación: CE, ISO9001
Número de modelo: VE7
Pago y Envío Términos:
Cantidad de orden mínima: 1 pedazo
Precio: USD 280/ pc
Detalles de empaquetado: CAJA DE LA MADERA CONTRACHAPADA
Tiempo de entrega: 15~45 días
Condiciones de pago: L/C, T/T, Western Union
Capacidad de la fuente: 2000 PC por mes

Sola impulsión solar de la ciénaga de AXIS de la alta vertical del esfuerzo de torsión VE7 para el sistema de seguimiento inclinado

descripción
Material: Cuarto de galón Modelo: VE7”
Ratio del engranaje: 51:1 Color estándar: RAL 9006
Esfuerzo de torsión normal de la salida: 5100 nm Llevar a cabo el esfuerzo de torsión: 39 kNm
Inclinación del esfuerzo de torsión: 5 kNm Esfuerzo de torsión del max: 7650 nm
Resaltar:

single axis solar slew drive

,

tilted tracking system solar slew drive

,

50Mn solar slew drive

Sola impulsión solar de la ciénaga de AXIS de la alta vertical del esfuerzo de torsión VE7 para el sistema de seguimiento inclinado



descripción solar de la impulsión de la ciénaga de AXIS del ingle



El eje de rotación de solo-AXIS oblicuo que sigue el soporte está instalado a un ángulo de inclinación del avión horizontal, y gira alrededor de un eje unidimensional. La dirección del eje de rotación es norte-sur, de modo que la superficie de luz-recepción del módulo fotovoltaico esté como perpendicular al ángulo de incidente de la luz del sol como sea posible en la dirección unidimensional.



Parámetros de las impulsiones de la matanza de VE



Modelo Ratio Esfuerzo de torsión de la salida nominal (N.m) Inclinando el esfuerzo de torsión (N.m) Llevando a cabo el esfuerzo de torsión (N.m) Carga axial (kN) Carga radial (kN) Eficacia Precisión (°) De autoretención Peso (kilogramos)
3" 31:1 600 1500 1800 22 15 el 40% ≤0.1 12
5" 37:1 800 5000 9200 16 27 el 40% ≤0.1 18
7" 57:1 1750 7000 13200 34 58 el 40% ≤0.1 32
8" 51:1 2250 11200 20400 50 80 el 40% ≤0.1 28
9" 61:1 2250 16000 30800 60 130 el 40% ≤0.1 52
12" 78:1 4300 25000 40560 77 190 el 40% ≤0.1 65
14" 85:1 5600 48000 44200 110 230 el 40% ≤0.1 88
17" 102:1 6750 67000 53040 142 390 el 40% ≤0.1 135
21" 125:1 16000 89000 65000 337 640 el 40% ≤0.1 192
25" 150:1 21450 112000 89000 476 950 el 40% ≤0.1 251



Ventajas



1. Alto esfuerzo de torsión backholding para mejorar la seguridad de sistema solar de seguimiento

2. gama giratoria de 360 grados

3. Envoltura del interior de la impulsión del gusano

4. Contacto de diente multi para asegurar la alta carga

5. Función de autoretención



Características



1. Alta salida del esfuerzo de torsión bajo condiciones de poca velocidad, que pueden transmitir la fuerza axial completa, la fuerza radial, y el vuelco del momento

2. Modo helicoidal de la impulsión del engranaje y del gusano. Buena economía, flexibilidad fuerte en tamaño axial

3. Gusano del reloj de arena del sobre, contacto del multi-diente, capacidad portadora fuerte

4. Ratio de densidad del alto rendimiento

5. Funcionamiento de autoretención o añadir el freno de la entrada

6. Pequeño ratio de espacio, instalación conveniente y desmontaje

7. Formas de salida diversificadas

8. Preajuste el valor del hueco e instálelo directamente en la máquina

9. IP66



Servicios modificados para requisitos particulares


1. Diseño especial basado en diversos usos y proyectos
2. diversos tipos de motores se podían hacer juego, por ejemplo los motores hidráulicos, los motores de pasos, los motores eléctricos etc.
3. diversos colores están disponibles basados en código de RAL; nuestro color estándar es RAL 9006.
