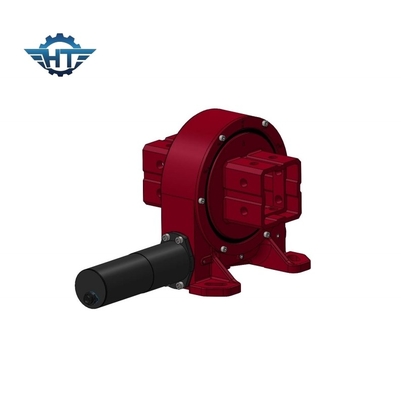

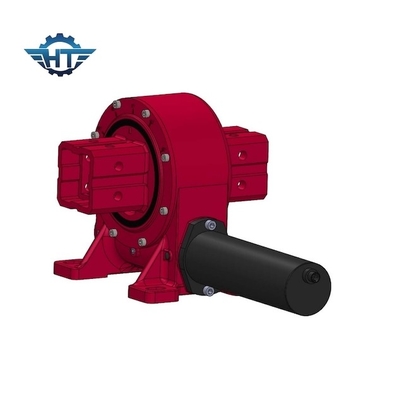

Impulsión horizontal de la matanza del motor del engranaje de gusano del sobre VE7 24vdc para el sistema de seguimiento solar

Impulsión horizontal de la matanza del motor del engranaje de gusano del sobre VE7 24vdc para el sistema de seguimiento solar
Impulsión horizontal de la matanza del motor del engranaje de gusano del sobre VE7 24vdc para el sistema de seguimiento solar Impulsión horizontal de la matanza del motor del engranaje de gusano del sobre VE7 24vdc para el sistema de seguimiento solar

Ampliación de imagen :  Impulsión horizontal de la matanza del motor del engranaje de gusano del sobre VE7 24vdc para el sistema de seguimiento solar

Datos del producto:
Lugar de origen: China
Nombre de la marca: HangTuo
Certificación: CE, ISO9001
Número de modelo: VE7
Pago y Envío Términos:
Cantidad de orden mínima: 1 pedazo
Precio: USD 280~504 / pc
Detalles de empaquetado: CAJA DE LA MADERA CONTRACHAPADA
Tiempo de entrega: 15~45 días
Condiciones de pago: L/C, T/T, Western Union
Capacidad de la fuente: 2000 PC por mes

Impulsión horizontal de la matanza del motor del engranaje de gusano del sobre VE7 24vdc para el sistema de seguimiento solar

descripción
Material: Cuarto de galón Modelo: VE7”
Ratio del engranaje: 51:1 Color: Por requerimiento
Uso: Sistema de seguimiento solar Conductor: Motor de 12/24 VCC
Sitio de la instalación: campo abierto Característica: Larga vida
Resaltar:

horizontal slewing drive for solar tracking system

,

24v slewing drive for solar tracking system

,

envelope solar slew drive

Impulsión horizontal de la matanza del motor del engranaje de gusano del sobre VE7 24vdc para el sistema de seguimiento solar



Descripción de la impulsión de la ciénaga del engranaje de gusano VE7



La impulsión de la matanza aplicó el sistema de seguimiento solar para guardar el mejor ángulo de la luz del sol siempre. Comparado con las centrales eléctricas fijas, el seguimiento plano de solo-AXIS puede aumentar la producción de energía anual en el 10~30% (dependiendo de cambios de la latitud); solo-AXIS inclinado puede aumentar en más el de 30%; el seguimiento de dual-AXIS puede aumentar en el cerca de 40~50%.



Parámetros de las impulsiones de la matanza de VE



Modelo Ratio Esfuerzo de torsión de la salida nominal (N.m) Inclinando el esfuerzo de torsión (N.m) Llevando a cabo el esfuerzo de torsión (N.m) Carga axial (kN) Carga radial (kN) Eficacia Precisión (°) De autoretención Peso (kilogramos)
3" 31:1 600 1500 1800 22 15 el 40% ≤0.1 12
5" 37:1 800 5000 9200 16 27 el 40% ≤0.1 18
7" 57:1 1750 7000 13200 34 58 el 40% ≤0.1 32
8" 51:1 2250 11200 20400 50 80 el 40% ≤0.1 28
9" 61:1 2250 16000 30800 60 130 el 40% ≤0.1 52
12" 78:1 4300 25000 40560 77 190 el 40% ≤0.1 65
14" 85:1 5600 48000 44200 110 230 el 40% ≤0.1 88
17" 102:1 6750 67000 53040 142 390 el 40% ≤0.1 135
21" 125:1 16000 89000 65000 337 640 el 40% ≤0.1 192
25" 150:1 21450 112000 89000 476 950 el 40% ≤0.1 251



Características



1 usando diseño del agujero ciego y la estructura esquelética del lacre del sello de aceite, el funcionamiento de aislamiento es confiable, el sello puede evitar luz del sol directa, previene con eficacia el polvo y el agua, y el nivel de la protección puede alcanzar IP65. Es conveniente para el uso al aire libre y puede ser salida con los rebordes simples o dobles.

El gusano doble del reloj de arena de la envoltura 2, contacto del multi-diente, transmite un esfuerzo de torsión más grande, puede llevar una fuerza axial más grande, fuerza radial y momento de la inclinación

3 el diseño de producto adopta el tamaño común en el país y en el extranjero, que es conveniente para el reemplazo posterior

La estructura doble de la ayuda de la alcantarilla 4, rigidez fuerte, puede soportar la fuerza radial de la carga grande y momento del vuelco, especialmente conveniente para dual-AXIS independientemente conducido fotovoltaico, concentrando acimut del cabeceo del soporte y otras condiciones de trabajo

Reborde coaxial de doble cara de la salida 5, estructura simétrica, alta tolerancia de falta de la asamblea, pequeño tamaño axial, ahorro de espacio, estructura del eje de salida, convenientes huecos para atar con alambre y la disposición estructural

Anillo de cierre esquelético importado 6 del doble-labio para prevenir la contaminación in situ



Uso



Utilizado para la rotación de la posición de la echada de los sistemas de la producción de energía fotovoltaica tales como solo eje plano, producción de energía del canal, producción de energía concentrada, etc. El sistema de seguimiento plano de solo-AXIS es una forma de seguir el soporte dispuesta en el seguimiento norte-sur y Este-Oeste. Según el algoritmo astronómico, el motor conduce el soporte para hacer que los paneles solares siguen el acimut del sol, aumenta la luz del sol directa en la superficie del módulo fotovoltaico, y aumenta la producción de energía.
