Datos del producto:
|
| Material: | Cuarto de galón | Modelo: | VE7” |
|---|---|---|---|
| Ratio del engranaje: | 57:1 | Esfuerzo de torsión de la salida nominal: | 7320 nanómetro |
| Llevar a cabo el esfuerzo de torsión: | 3,9 kNm | Inclinación del esfuerzo de torsión: | 8 kNm |
| Eficacia: | el 40% | Color estándar: | Por requerimiento |
| Resaltar: | single axis solar trackers slew gearbox,horizontal solar trackers slew gearbox,motor driven slew gearbox |
||

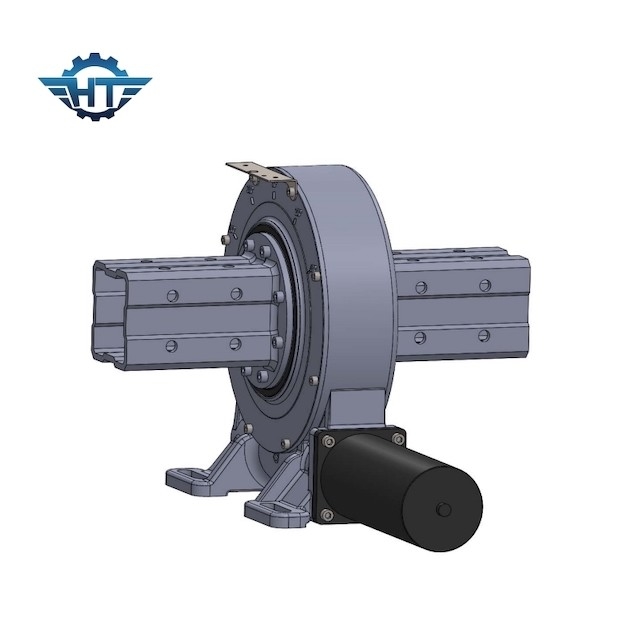

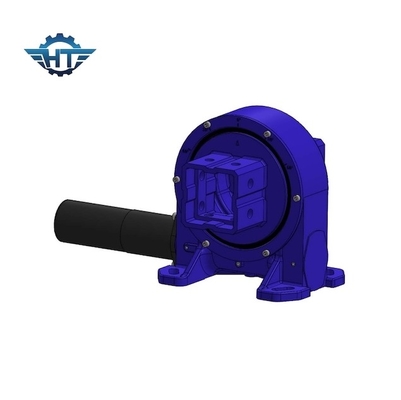

Sola impulsión de la matanza de AXIS de la vertical VE7 para el sistema de seguimiento solar automático del picovoltio
Sola descripción de la impulsión de la matanza de AXIS
Hay muchos nombres para la impulsión de la matanza, y no hay nombre unificado actualmente, si se llaman: dispositivo del engranaje de la matanza, impulsión de la matanza, reductor de matanza, unidad de impulsión de la matanza, etc. El dispositivo se compone de gusano, del engranaje, de la vivienda, del motor y de otros componentes. La impulsión de la matanza se puede dividir básicamente en una sola impulsión del gusano, y una impulsión doble de la matanza de la impulsión del gusano. Se basa en un transporte de la matanza, tiene un momento fuerte del vuelco, y utiliza una transmisión altamente desgaste-resistente del engranaje de gusano. La transmisión lisa hace el dispositivo del usuario más confiable. Adopta una impulsión del gusano, el contacto del multi-diente puede conducir una carga más grande, y también tiene una función de autoretención estática. El dispositivo puede también ser ampliamente utilizado en maquinaria de construcción y nuevos campos de la energía tales como camiones planos resistentes, grúas del envase, grúas camión-montadas, vehículos de funcionamiento a gran altitud, sistemas de la generación de energía solar, etc.
Parámetros de las impulsiones de la matanza de VE
| Modelo | Ratio | Esfuerzo de torsión de la salida nominal (N.m) | Inclinando el esfuerzo de torsión (N.m) | Llevando a cabo el esfuerzo de torsión (N.m) | Carga axial (kN) | Carga radial (kN) | Eficacia | Precisión (°) | De autoretención | Peso (kilogramos) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | el 40% | ≤0.1 | Sí | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | el 40% | ≤0.1 | Sí | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | el 40% | ≤0.1 | Sí | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | el 40% | ≤0.1 | Sí | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | el 40% | ≤0.1 | Sí | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | el 40% | ≤0.1 | Sí | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | el 40% | ≤0.1 | Sí | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | el 40% | ≤0.1 | Sí | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | el 40% | ≤0.1 | Sí | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | el 40% | ≤0.1 | Sí | 251 |
Características
1. Grado de la rotación ±60 o 360 grados.
2. Connnet del motor a la izquierda o el lado derecho,
3. Ninguna necesidad de ajustar la liquidación de transmisión; esto es fijada ya por el productor antes de la fábrica
4. Instalación simple y mantenimiento bajo, cada 5 años.
5. Utilización racional del espacio
6. El engranaje de autoretención, por lo tanto un freno no es necesario
7. Método fácil y fluido de comenzar y de detención
8. Alta exactitud
9. Grado de la protección IP66
Nuestra fuerza
material 1.Raw de proveedores confiables;
el proceso 2.Production está estrictamente de acuerdo con el sistema de gestión de la calidad ISO9001;
control de calidad del en-proceso 3.Strict e inspección 100% del producto final antes de la entrega;
las inspecciones del producto del partido 4.Third son aceptables por requerimiento del cliente.
5.Adoption del proceso de diseño estandardizado de producto y de APQP, PPAP, FEMA para el análisis de uso.
Servicios
1. Servicio del OEM
2. Proporcionamos productos estándar y productos no estándar;
3. Proporcionamos muestras modificadas para requisitos particulares, dibujos modificados para requisitos particulares, servicios de trazado y otros a domicilio;
4. Proporcionamos una gama completa de servicios, incluyendo diseño, el proceso, el empaquetado, el transporte, el etc.
Empaquetado y envío
1. Relleno con aceite a prueba de herrumbre
2. Embalaje con capas protectoras
3. Fijado en la caja de la madera contrachapada, plataforma, marco de acero
