Datos del producto:
|
| tipo: | Impulsión de la matanza | Material: | Cuarto de galón |
|---|---|---|---|
| Uso: | Sistema eléctrico solar | Garantía: | 10 años |
| Color: | Cliente requerido | TAMAÑO: | 6 pulgadas |
| Motor: | 24V | Característica: | Larga vida |
| Resaltar: | planetary motor worm gear slew drive,24v dc worm gear slew drive,envelope worm gear slew drive |
||

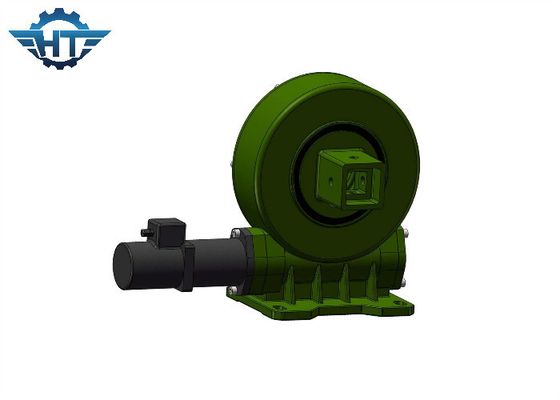

Impulsión de la matanza del engranaje de gusano del sobre VE6 para el solo sistema de seguimiento solar horizontal de AXIS
Descripción de la impulsión de la matanza del engranaje de gusano del sobre
Estos últimos años, la atención se ha prestado cada vez más al desarrollo de la protección del medio ambiente con poco carbono, y de la energía renovable. Como fuente de energía limpia y no contaminante, la energía solar tiene una perspectiva muy amplia del desarrollo, y se ha convertido en una energía verde que todos los países están compitiendo para convertirse. Sin embargo, la energía solar tiene problemas tales como baja densidad, intermittentness, y cambios continuos en la dirección y la intensidad ligeras en un cierto plazo. Los paneles solares tradicionales están instalados sobre todo en una manera fija, es decir, los paneles se fijan a cierto ángulo y no cambian con la posición del sol, que afecta seriamente a la eficacia de conversión fotoeléctrica. El de potencia de salida del arsenal fotovoltaico será reducida por el cerca de 10% debido a la reducción del incidente de la energía radiante verticalmente. A lo largo del año, primavera, verano, otoño e invierno, a partir del día a la noche, el levantamiento y el ajuste del sol y el ángulo de los rayos del sol cambian todo el tiempo. Por lo tanto, cómo cambiar el ángulo del panel de batería con el ángulo de la luz para aumentar el índice de conversión fotovoltaico. Esto requiere el uso de un dispositivo rotatorio de la impulsión, que puede cambiar la posición y el ángulo del panel de batería para alcanzar la intensidad del perpendicular de los rayos del sol a la intensidad de luz del panel de batería, de tal modo aumentando el índice de conversión fotovoltaico. El sistema de seguimiento juega tan un papel y un uso importantes del transporte de la matanza en el dispositivo solar de la impulsión de la matanza.
El dispositivo de la impulsión de la matanza es un nuevo tipo de producto de la matanza, integrado generalmente por los transportes de la matanza, los gusanos, los motores, las cáscaras y otras piezas. No sólo tiene las funciones los transportes de la matanza de la conexión, de la rotación y del apoyo, pero también tiene la estructura compacta y el esfuerzo de torsión de la salida de la impulsión del gusano. Las ventajas de la transmisión grande, estable, vida de servicio larga, instalación fácil, una gran cantidad de ahorro de espacio de la instalación, mantenimiento fácil, pueden ahorrar grandemente costes.
El dispositivo de la impulsión de la matanza ahorra el tiempo de instalación del usuario debido a la operación modular, y la función centralizada también facilita el diseño del producto del diseñador. Actualmente, es ampliamente utilizada en robots industriales, la generación de energía solar y otros campos.
Modelo Performance Parameters de VE
| Modelo Performance Parameters de VE | ||||||||||||
| Modelo | Esfuerzo de torsión de la salida nominal (N.m) | Llevando a cabo el esfuerzo de torsión (kN.m) | Inclinando el esfuerzo de torsión (kN.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficacia |
Precisión (Grado) |
IP | TEP de trabajo (℃) | De autoretención | Peso (kilogramos) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 88 kilogramos |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 135 kilogramos |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 192 kilogramos |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 251 kilogramos |
Características
1. Gire de 0~180°
2. Conecte un motor impulsor a la izquierda o el lado derecho
3. grasa llenada antes de fábrica
4. Instalación simple
5. Mantenimiento bajo
6. El engranaje es de autoretención; por lo tanto un freno no es necesario
7. Alto esfuerzo de torsión backholding, conveniente para la instalación vertical
