Datos del producto:
|
| Material: | 50Mn, 42CrMo | Modelo: | VE7 |
|---|---|---|---|
| Ratio del engranaje: | 51:1 | Esfuerzo de torsión de la salida nominal: | 6120 nm |
| Llevar a cabo el esfuerzo de torsión: | 39000 nm | Inclinación del esfuerzo de torsión: | 10 kNm |
| Eficacia: | el 40% | Color estándar: | Por requerimiento |
| Resaltar: | hourglass worm gear slew drive,120mm tube worm gear slew drive,single tracking worm gear slew drive |
||

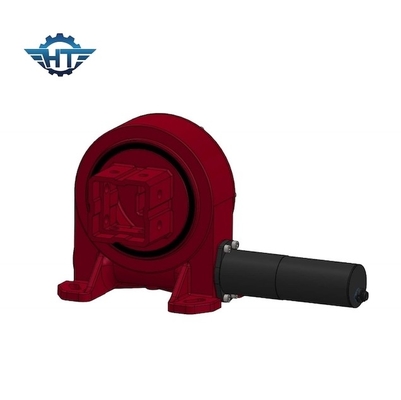

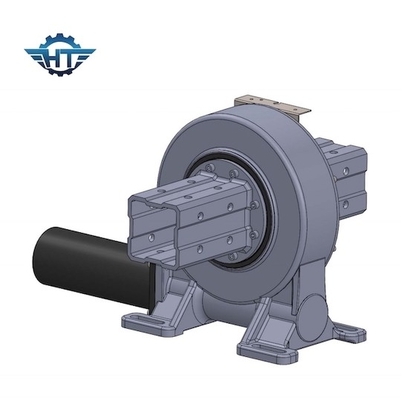

El engranaje de gusano del reloj de arena mató la impulsión para sistema de seguimiento de AXIS del tubo cuadrado de 120m m el solo
Descripción de la impulsión de la ciénaga del engranaje de gusano del reloj de arena
Las impulsiones de la matanza de VE7 solo-AXIS giran alrededor un eje. La impulsión de la matanza VE7 con el motor del engranaje 24vdc se puede diseñar para que diverso tamaño quepa para toda clase de tubos principales. Es también un producto estándar, el más fácil instalar, y el más de uso general. La impulsión de la matanza VE7 ofrece el montaje vertical y una impulsión lleno-incluida en una unidad de alto poder.
Parámetros de las impulsiones de la matanza de VE
| Modelo | Ratio | Esfuerzo de torsión de la salida nominal (N.m) | Inclinando el esfuerzo de torsión (N.m) | Llevando a cabo el esfuerzo de torsión (N.m) | Carga axial (kN) | Carga radial (kN) | Eficacia | Precisión (°) | De autoretención | Peso (kilogramos) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | el 40% | ≤0.1 | Sí | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | el 40% | ≤0.1 | Sí | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | el 40% | ≤0.1 | Sí | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | el 40% | ≤0.1 | Sí | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | el 40% | ≤0.1 | Sí | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | el 40% | ≤0.1 | Sí | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | el 40% | ≤0.1 | Sí | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | el 40% | ≤0.1 | Sí | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | el 40% | ≤0.1 | Sí | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | el 40% | ≤0.1 | Sí | 251 |
Ventajas
1. Alto esfuerzo de torsión backholding
2. De autoretención para mejorar la seguridad de sistema solar de seguimiento
2. El interior de la parada dura, gama de +60°~-60°, si los clientes tienen un rotaion requerido uso 360°, tenemos tipo de la salida del reborde a proveer
3. Envoltura del interior de la impulsión del gusano
4. Contacto de diente multi para asegurar la alta carga y para minimizar el contragolpe
Servicios modificados para requisitos particulares
1. Diseño especial basado en diversos usos y proyectos
2. diversos tipos de motores se podían hacer juego, por ejemplo los motores hidráulicos, los motores de pasos, los motores eléctricos etc.
3. diversos colores están disponibles basados en código de RAL; nuestro color estándar es RAL 9006.
Applicatons
Los transportes de la impulsión de la matanza se encuentran generalmente en el uso por ejemplo: turbinas de viento, transportadores de la carga pesada, perseguidores solares, grúas del puerto, equipo hidráulico, direcciones de la grúa, sistemas de la automatización, manipulantes de la carga pesada, desvío y tablas de control del paso.
Q&A
1. ¿Cómo puedo elegir?
Especifique por favor el tamaño del diámetro de rueda, la anchura, el voltaje, el poder y la velocidad sin carga de los motores requeridos.
2. ¿Podría recoger muestras para probar calidad y el mercado por adelantado?
Seguro, agradable recoger muestras para probar nuestra calidad y servicio.
3. ¿Cuál es el coste total para las muestras?
La muestra total del cost= de la muestra costó + carga
Le daremos el mejor coste de envío después de que usted elija los motores convenientes del engranaje
4. ¿Cómo usted envía muestras?
La consideración de cantidad de la muestra no es grande, nosotros apoya muestras de la nave por el ccsme, TNT o Fedex
5. ¿Cuál es su cantidad de orden mínima?
10 sistemas después de que muestras confirmadas
6. ¿Cuál es su plazo de expedición?
Para las muestras estándar: en el plazo de 7 días; para los órdenes del lote: en el plazo de 25 días.
