Datos del producto:
|
Ratio del engranaje: | 61:1 | Tipo: | Incluido |
---|---|---|---|
Uso: | Sistema de seguimiento de Sun | Servicio del OEM: | Disponible |
Motor: | motor eléctrico | Clase del IP: | IP66 |
Color: | por requerimiento | Exactitud: | 0.15° |
Resaltar: | hydraulic slew motor,solar tracker drive |

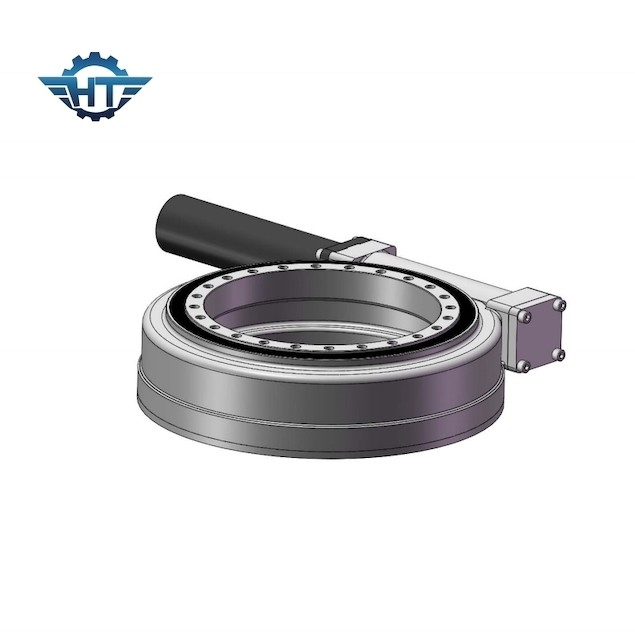

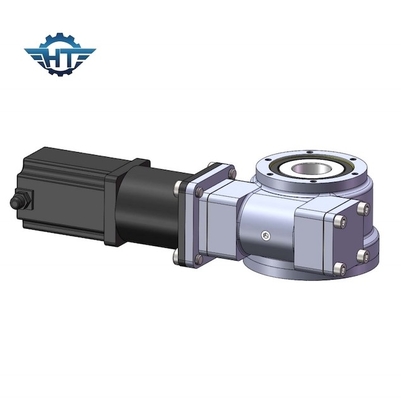

El perseguidor solar incluido de la estructura compacta mató la impulsión para el sistema de seguimiento de Sun
Descripción solar de la impulsión de la ciénaga del perseguidor
Nuestras impulsiones de la matanza vienen en una variedad de tamaños modelo a partir de 1 pulgada a 25 pulgadas, kNm de las gamas de funcionamiento de 0,3 a 21. También tenemos impulsiones de la matanza de diverso contragolpe. Las impulsiones están bien adaptadas para los usos que requieren la tenencia de la carga y el esfuerzo de torsión rotatorio de la misma caja de engranajes. Pueden también ser hechas con las hachas duales de la rotación, (las hachas de torneado al mismo tiempo) o con las impulsiones duales en el mismo eje, (dos hilos del gusano que conducen el mismo engranaje de anillo en un eje), y pueden ser montadas verticalmente, horizontalmente o ambos.
Parametrización para la optimización del tratamiento de las series del SE
Modelo Performance Parameters del SE | ||||||||||||
Modelo |
Salida nominal Esfuerzo de torsión (N.m) |
Inclinación Esfuerzo de torsión (N.m) |
Tenencia Esfuerzo de torsión (N.m) |
Axial Carga (kN) |
Parte radial Carga (kN) |
Ratio | Eficacia |
Precisión (grado) |
IP |
TEP de trabajo. (℃) |
Uno mismo fijación |
Peso (kilogramo) |
1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 6 |
3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 8 |
5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 12 |
7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 21 |
9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 49 |
12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 61 |
14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 63 |
17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 105 |
21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 149 |
25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 204 |
Características
La impulsión de la matanza es una caja de cambios que puede llevar a cabo con seguridad cargas radiales y axiales, así como transmite un esfuerzo de torsión para girar. La rotación puede ser en un solo eje o en hachas múltiples junta.
