Datos del producto:
|
| Ratio del engranaje: | 102:1 | Característica: | IP66 incluyó |
|---|---|---|---|
| Uso: | Sistema de seguimiento solar | Servicio del OEM: | disponible |
| Motor: | motor eléctrico | Clase de capa: | C5 |
| Color: | por requerimiento | Instalación: | Horizontal o vertical |
| Resaltar: | hydraulic slew motor,solar tracker drive |
||

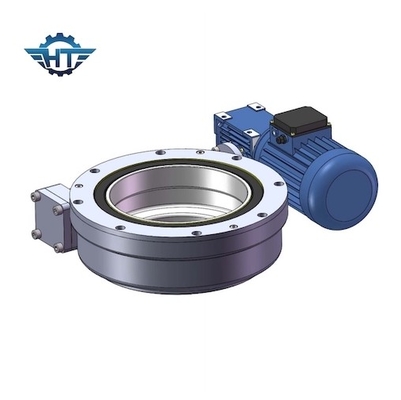

Impulsión horizontal de la matanza del engranaje de gusano con la función de cerradura del uno mismo para el sistema de seguimiento solar
Descripción de la impulsión de la matanza del engranaje de gusano
La impulsión de la ciénaga puede estar con el engranaje de gusano y el engranaje helicoidal. Y también para el anillo interior de la matanza, puede ser anillo de una sola fila de la matanza de la bola, y también puede ser anillo de la matanza de la bola de la doble-fila. El que está con doble-fila puede tomar mucho más carga. Puede ser elegido dependió de su uso.
Parametrización para la optimización del tratamiento de las series del SE
| Modelo Performance Parameters del SE | ||||||||||||
| Modelo |
Salida nominal Esfuerzo de torsión (N.m) |
Inclinación Esfuerzo de torsión (N.m) |
Tenencia Esfuerzo de torsión (N.m) |
Axial Carga (kN) |
Parte radial Carga (kN) |
Ratio | Eficacia |
Precisión (grado) |
IP |
TEP de trabajo. (℃) |
Uno mismo fijación |
Peso (kilogramo) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 204 |
Características
La impulsión de la matanza es una caja de cambios que puede llevar a cabo con seguridad cargas radiales y axiales, así como transmite un esfuerzo de torsión para girar. La rotación puede ser en un solo eje o en hachas múltiples junta.
Uso
Esta impulsión de la matanza adopta el diseño compacto, que facilita la instalación y el mantenimiento. Todas estas ventajas hacen la impulsión de la matanza conveniente para una variedad de vehículos de la construcción, excavadores de la correa eslabonada, vehículos aéreos de la plataforma, vehículos seguidos, y así sucesivamente.
