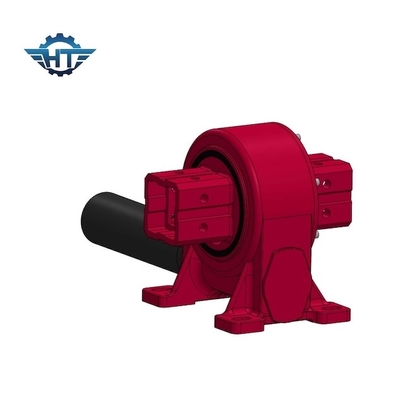

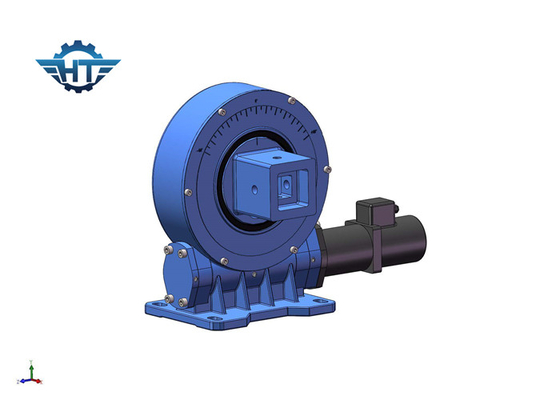

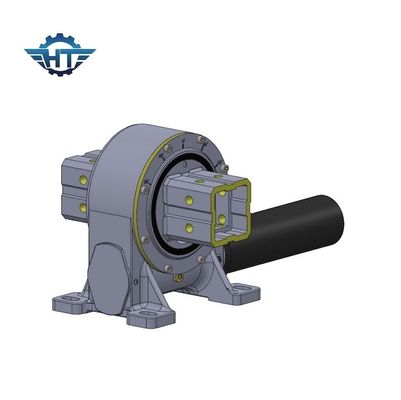

VE9 Single Worm Gear Slew Drive With High Torque For Linkage Solar Tracking System

VE9 Single Worm Gear Slew Drive With High Torque For Linkage Solar Tracking System
VE9 Single Worm Gear Slew Drive With High Torque For Linkage Solar Tracking System VE9 Single Worm Gear Slew Drive With High Torque For Linkage Solar Tracking System VE9 Single Worm Gear Slew Drive With High Torque For Linkage Solar Tracking System

Ampliación de imagen :  VE9 Single Worm Gear Slew Drive With High Torque For Linkage Solar Tracking System

Datos del producto:
Lugar de origen: China
Nombre de la marca: HangTuo
Certificación: CE, ISO9001
Número de modelo: VE9
Pago y Envío Términos:
Cantidad de orden mínima: 1 pedazo
Precio: USD 280~380/ pc
Detalles de empaquetado: CAJA DE LA MADERA CONTRACHAPADA
Tiempo de entrega: 15~45 días
Condiciones de pago: L/C, T/T, Western Union
Capacidad de la fuente: 2000 PC por mes

VE9 Single Worm Gear Slew Drive With High Torque For Linkage Solar Tracking System

descripción
Modelo: 9 pulgadas Ratio del engranaje: 61:1
Eficacia: el 40% Precisión: <0.1
Conductor: Motor eléctrico Tipo: Solo AXIS
Uso: Sistema de seguimiento solar del acoplamiento Color: Por requerimiento
Resaltar:

Sola impulsión de la ciénaga del engranaje de gusano VE9

,

impulsión de seguimiento solar de la ciénaga 50kN

,

Impulsión solar de la ciénaga del sistema de seguimiento del acoplamiento

El solo engranaje de gusano VE9 mató la impulsión con el alto esfuerzo de torsión para el sistema de seguimiento solar del acoplamiento



Sola descripción de la impulsión de la ciénaga del engranaje de gusano



Las impulsiones de la matanza o los transportes del anillo de la matanza están girando los módulos que son unidades rotatorias compactas integradas en una vivienda del arrabio que contenga un anillo de torneado con un engranaje. El engranaje gira el anillo de torneado con la gran precisión y permite la rotación lisa y esfuerzo máximo.



Parámetros de las impulsiones de la matanza de VE



Modelo Ratio Esfuerzo de torsión de la salida nominal (N.m) Inclinando el esfuerzo de torsión (N.m) Llevando a cabo el esfuerzo de torsión (N.m) Carga axial (kN) Carga radial (kN) Eficacia Precisión (°) De autoretención Peso (kilogramos)
3" 31:1 600 1500 1800 22 15 el 40% ≤0.1 12
5" 37:1 800 5000 9200 16 27 el 40% ≤0.1 18
7" 57:1 1750 7000 13200 34 58 el 40% ≤0.1 32
8" 51:1 2250 11200 20400 50 80 el 40% ≤0.1 28
9" 61:1 2250 16000 30800 60 130 el 40% ≤0.1 52
12" 78:1 4300 25000 40560 77 190 el 40% ≤0.1 65
14" 85:1 5600 48000 44200 110 230 el 40% ≤0.1 88
17" 102:1 6750 67000 53040 142 390 el 40% ≤0.1 135
21" 125:1 16000 89000 65000 337 640 el 40% ≤0.1 192
25" 150:1 21450 112000 89000 476 950 el 40% ≤0.1 251



Características



1. Revés de autoretención debido a características de autoretención del engranaje de gusano. Esta característica aumenta grandemente la estabilidad del funcionamiento del anfitrión y del factor de seguridad.

2. Comparado a los productos tradicionales del oscilación, la caja de cambios de la impulsión de la matanza es fácil de instalar, fácil mantener, y ahorra el considerable espacio de la instalación.



Ventajas



1. Momento fuerte del vuelco basado en el anillo de la matanza

2. Envoltura del interior de la impulsión del gusano

3. Carga grande para usar el contacto de diente multi

4. Función de autoretención estática

5. Interior de la parada dura



Usos



La impulsión de la matanza o los usos típicos del anillo de la matanza incluye energía solar, las turbinas de viento, las grúas del camión, las elevaciones del hombre, el equipo para uso general, los accesorios hidráulicos del equipo, el equipo de la herramienta del aceite, controladores del neumático, el cavador s y elevaciones automotrices.
