Datos del producto:
|
| Material: | 50Mn, 42CrMo | Modelo: | VE9 |
|---|---|---|---|
| Ratio del engranaje: | 61:1 | Esfuerzo de torsión de la salida nominal: | 6100 nanómetro |
| Llevar a cabo el esfuerzo de torsión: | 36000 nanómetro | Inclinación del esfuerzo de torsión: | 16300 nanómetro |
| Marca registrada: | Neutral, OEM, modificó para requisitos particulares | Color estándar: | RAL 9006 |
| Resaltar: | Ciénaga vertical Ring Drive 9",El tubo 110 mató a Ring Drive,Impulsión que lleva 9" de la matanza vertical |
||

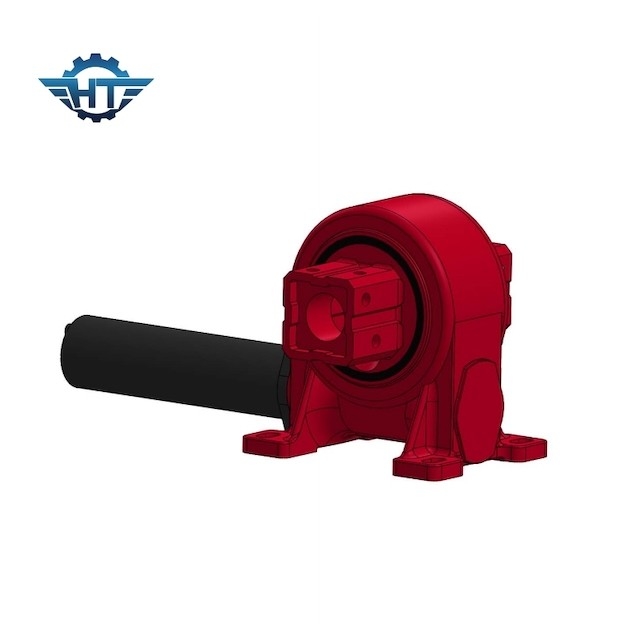

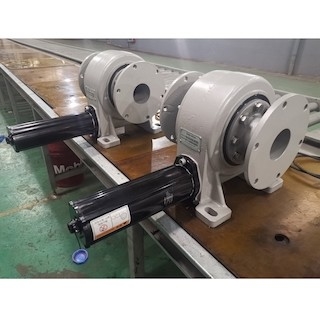

Vertical 9 pulgadas que giran la impulsión con la talla 110 del tubo para el solo sistema de seguimiento de AXIS
Descripción de la impulsión de la matanza del engranaje de gusano
Las impulsiones de la matanza de VE9 solo-AXIS pueden girar alrededor un eje y están de diverso esfuerzo de torsión nominal y de llevar a cabo y de inclinar el momento. Podemos proporcionar el tipo de tipo standard y modificado para requisitos particulares basado en los requisitos de clientes. Es el más fácil instalar, y el más de uso general. La impulsión de la matanza VE7 ofrece el montaje vertical y una impulsión lleno-incluida en una unidad de alto poder.
Modelo Performance Parameters de VE
| Modelo Performance Parameters de VE | ||||||||||||
| Modelo | Esfuerzo de torsión de la salida nominal (N.m) | Llevando a cabo el esfuerzo de torsión (kN.m) | Inclinando el esfuerzo de torsión (kN.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficacia |
Precisión (Grado) |
IP | TEP de trabajo (℃) | De autoretención | Peso (kilogramos) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 88 kilogramos |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 135 kilogramos |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 192 kilogramos |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 251 kilogramos |
Ventajas del producto
1. Alto esfuerzo de torsión backholding
2. De autoretención para mejorar la seguridad de sistema solar de seguimiento
2. Interior de la parada dura
3. Envoltura del interior de la impulsión del gusano
4. Contacto de diente multi para asegurar la alta carga y para minimizar el contragolpe
