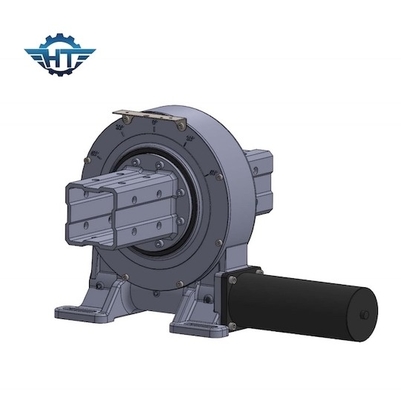

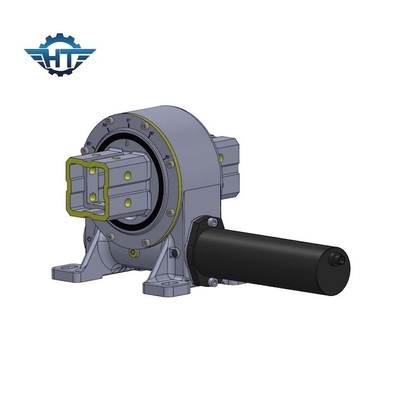

El engranaje de gusano vertical de 9 pulgadas mató la impulsión para el sistema de seguimiento solar del alto esfuerzo de torsión

El engranaje de gusano vertical de 9 pulgadas mató la impulsión para el sistema de seguimiento solar del alto esfuerzo de torsión
El engranaje de gusano vertical de 9 pulgadas mató la impulsión para el sistema de seguimiento solar del alto esfuerzo de torsión El engranaje de gusano vertical de 9 pulgadas mató la impulsión para el sistema de seguimiento solar del alto esfuerzo de torsión

Ampliación de imagen :  El engranaje de gusano vertical de 9 pulgadas mató la impulsión para el sistema de seguimiento solar del alto esfuerzo de torsión

Datos del producto:
Lugar de origen: CHINA
Nombre de la marca: HangTuo
Certificación: CE, ISO9001
Número de modelo: VE9
Pago y Envío Términos:
Cantidad de orden mínima: 1 pedazo
Precio: USD 280~380/ pc
Detalles de empaquetado: CAJA DE LA MADERA CONTRACHAPADA
Tiempo de entrega: 15~45 días
Condiciones de pago: L/C, T/T, Western Union
Capacidad de la fuente: 2000 PC por mes

El engranaje de gusano vertical de 9 pulgadas mató la impulsión para el sistema de seguimiento solar del alto esfuerzo de torsión

descripción
Modelo: 9 pulgadas Ratio del engranaje: 61:1
Eficacia: el 40% Exacto: ≤ 0,1
Conductor: Motor eléctrico Tipo: Vertical montada
Uso: Perseguidor solar Color: Por requerimiento
Resaltar:

Impulsión vertical de la ciénaga del engranaje de gusano

,

Impulsión de la ciénaga del engranaje de gusano 9 pulgadas

,

impulsión montada vertical de la ciénaga del engranaje de gusano

El engranaje de gusano vertical de 9 pulgadas mató la impulsión para el sistema de seguimiento solar del alto esfuerzo de torsión



Descripción de la impulsión de la ciénaga del engranaje de gusano



Anillo de la matanza que lleva una solución compacta con la alta transmisión, consistiendo en un anillo de la matanza con el engranaje externo, combinado con un eje adaptado colindante del gusano. Por el gearset de autoretención, no hay rotura necesaria en el motor de conducción. También disponible con los motores adaptados planetarios directamente montados. Una desgaste-resistencia impulsión-más alta del gusano de la impulsión del engranaje de gusano, que puede cargar el esfuerzo de torsión fuerte de la salida y la inclinación del esfuerzo de torsión del momento con el funcionamiento bien de la estabilidad y de la confiabilidad. La impulsión del gusano está también disponible para un campo exacto de seguimiento más alto.



Parámetros de las series de VE



Modelo Ratio Esfuerzo de torsión de la salida nominal (N.m) Inclinando el esfuerzo de torsión (N.m) Llevando a cabo el esfuerzo de torsión (N.m) Carga axial (kN) Carga radial (kN) Eficacia Precisión (°) De autoretención Peso (kilogramos)
3" 31:1 600 1500 1800 22 15 el 40% ≤0.1 12
5" 37:1 800 5000 9200 16 27 el 40% ≤0.1 18
7" 57:1 1750 7000 13200 34 58 el 40% ≤0.1 32
8" 51:1 2250 11200 20400 50 80 el 40% ≤0.1 28
9" 61:1 2250 16000 30800 60 130 el 40% ≤0.1 52
12" 78:1 4300 25000 40560 77 190 el 40% ≤0.1 65
14" 85:1 5600 48000 44200 110 230 el 40% ≤0.1 88
17" 102:1 6750 67000 53040 142 390 el 40% ≤0.1 135
21" 125:1 16000 89000 65000 337 640 el 40% ≤0.1 192
25" 150:1 21450 112000 89000 476 950 el 40% ≤0.1 251



Ventajas



1. Gire de ±60°, interior de la parada dura

1. Momento fuerte del vuelco basado en el anillo de la matanza

2. Adopt que envuelve la impulsión del gusano

3. Conduzca una carga más grande para usar el contacto de diente multi

4. Mejore la función de autoretención estática



Uso



Los usos incluyen a los perseguidores solares, las turbinas de viento, las grúas del camión, las elevaciones del hombre, el equipo para uso general, los accesorios hidráulicos del equipo, el equipo de la herramienta del aceite, los controladores del neumático, los cavadores, las elevaciones y las turbinas de viento automotrices, los platos, la antena de satélite etc.
