Datos del producto:
|
Modelo: | VE9” | Uno mismo-cerradura: | Sí |
---|---|---|---|
Material: | Cuarto de galón | Uso: | Solo sistema de seguimiento solar de AXIS |
Certificado: | ISO9001, CE | Garantía: | 5~10 años |
Color: | RAL6001 | Precisión: | ≤0.1 |
Resaltar: | Vertical 9 pulgadas de impulsión solar de la ciénaga,Impulsión solar de la ciénaga con el motor 24VDC,Solo AXIS que sigue la impulsión solar de la ciénaga |

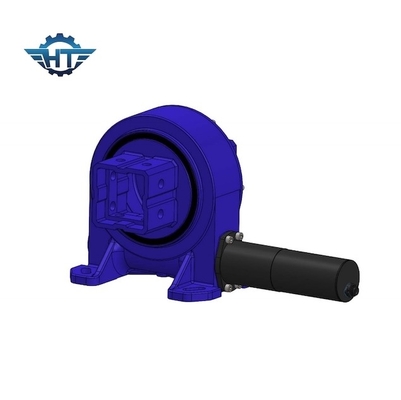

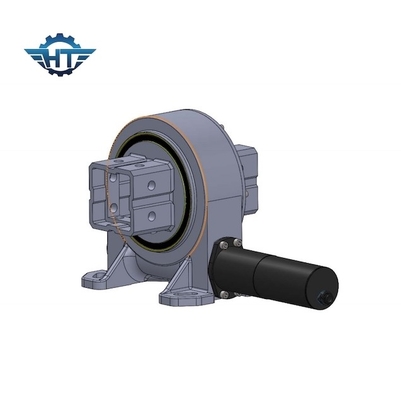

Vertical 9 pulgadas de impulsión solar de la ciénaga con el motor 24VDC para el solo sistema de seguimiento solar de AXIS
Descripción solar de la impulsión de la ciénaga
La impulsión de la matanza del engranaje de gusano es un mecanismo de transmisión rotatorio de la reducción del lleno-ciclo integrado con una fuente de energía de conducción. Los transportes de la alta precisión se utilizan como seguidor de la transmisión y una pieza del accesorio del mecanismo y una pieza activa y una fuente de conducción se atan a uno de los anillos internos y externos del anillo de la matanza. El otro anillo se mira como el seguidor de la transmisión y la base de conexión de la parte operante conducida, de modo que el llevar de la matanza sí mismo tenga una característica del lleno-círculo rotatorio, la fuente de energía de conducción y la transmisión principal se configura eficientemente. La pieza le hace un mecanismo de transmisión de fines generales de la reducción que integre las funciones de la rotación, desaceleración, y tener una estructura simple y una fabricación y un mantenimiento convenientes al mismo tiempo.
Modelo Performance Parameters de VE
Modelo Performance Parameters de VE | ||||||||||||
Modelo | Esfuerzo de torsión de la salida nominal (N.m) | Llevando a cabo el esfuerzo de torsión (kN.m) | Inclinando el esfuerzo de torsión (kN.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficacia |
Precisión (Grado) |
IP | TEP de trabajo (℃) | De autoretención | Peso (kilogramos) |
3" | 806 | 9 | 5 | 22 | 15 | 31:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 12kg |
5" | 962 | 30 | 6 | 16 | 27 | 37:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 18kg |
7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 32kg |
8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 28kg |
9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 52kg |
12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 65kg |
14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 88 kilogramos |
17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 135 kilogramos |
21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 192 kilogramos |
25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 251 kilogramos |
Características
La impulsión de la matanza puede realizar la rotación y la reducción de velocidad circunferenciales ilimitadas, y puede soportar una fuerza axial más grande, fuerza radial y fuerza del vuelco. Disfruta de ventajas de la alta exactitud, de la estructura compacta y de la capacidad de carga grande.
Usos
El uso de la impulsión de la matanza se encuentra generalmente adentro por ejemplo: turbinas de viento, transportadores de la carga pesada, perseguidores solares, grúas del puerto, equipo hidráulico, direcciones de la grúa, sistemas de la automatización, manipulantes de la carga pesada, desvío y tablas de control del paso.
