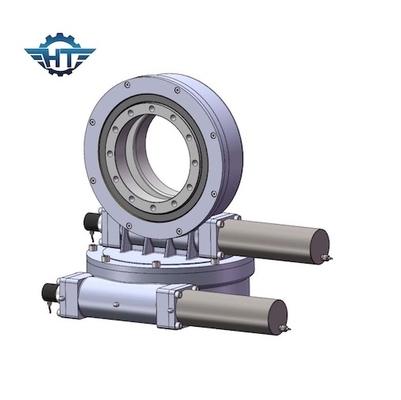

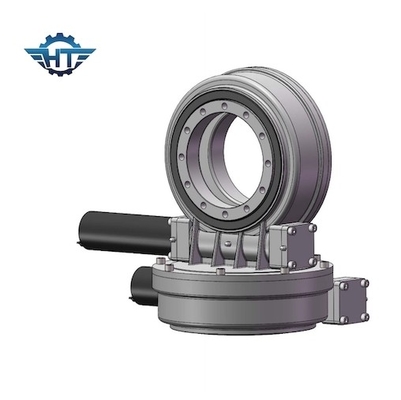

El perseguidor solar de AXIS de la impulsión dual del gusano mató la impulsión para el círculo completo que seguía el movimiento

El perseguidor solar de AXIS de la impulsión dual del gusano mató la impulsión para el círculo completo que seguía el movimiento
El perseguidor solar de AXIS de la impulsión dual del gusano mató la impulsión para el círculo completo que seguía el movimiento El perseguidor solar de AXIS de la impulsión dual del gusano mató la impulsión para el círculo completo que seguía el movimiento

Ampliación de imagen :  El perseguidor solar de AXIS de la impulsión dual del gusano mató la impulsión para el círculo completo que seguía el movimiento

Datos del producto:
Lugar de origen: CHINA
Nombre de la marca: HangTuo
Certificación: CE, ISO9001
Número de modelo: SDE7"
Pago y Envío Términos:
Cantidad de orden mínima: 1 pedazo
Precio: USD 398~456/ pc
Detalles de empaquetado: CAJA DE LA MADERA CONTRACHAPADA
Tiempo de entrega: 15~45 días
Condiciones de pago: L/C, T/T, Western Union
Capacidad de la fuente: 2000 PC por mes

El perseguidor solar de AXIS de la impulsión dual del gusano mató la impulsión para el círculo completo que seguía el movimiento

descripción
Material: Cuarto de galón Modelo: SDE7”
Ratio del engranaje: 57:1 Esfuerzo de torsión de la salida nominal: 2000 nanómetros
Llevar a cabo el esfuerzo de torsión: 13500 nanómetro Inclinación del esfuerzo de torsión: 13200 nanómetro
Instalación: AXIS dual montó Color estándar: por requerimiento
Resaltar:

worm gear slewing ring

,

worm gear motor

El perseguidor solar de AXIS de la impulsión dual del gusano mató la impulsión para el seguimiento completo del círculo



Descripción de la impulsión de la ciénaga de la impulsión del gusano



Los sistemas de seguimiento solares incluyen el sistema de seguimiento solar del sistema de seguimiento solar del solo eje y del eje dual. El sistema de seguimiento solar del solo eje incluir solo el sistema de seguimiento inclinado y plano.



Para un sistema de seguimiento solar del eje dual, sobre la base de la estructura del soporte del differenct, tres tipos de soluciones de las impulsiones de la ciénaga podían ser aplicados:

1. utilice dos (tipo del SE) solas impulsiones horizontales de la ciénaga del eje.



2. utilice uno horizontal (tipo del SE) y otra vertical (tipo de VE).

3. utilice una impulsión dual de la ciénaga del eje. (Tipo de SDE)

Todas esas soluciones pueden alcanzar el seguimiento del sol verticalmente y horizontalmente, que significa el seguimiento del sol todo el tiempo con luz del sol directa.



SDE7 mató la impulsión aplicada en sistema de seguimiento solar dual de AXIS



Nombre de producto SDE7 mató impulsiones
Esfuerzo de torsión de la salida 980 N.m; 723 ft.lbs
Max Output Torque 1938 N.m; 1429 ft.lbs
Inclinación del esfuerzo de torsión del momento 7000 N.m; 5163 ft.lbs
Llevar a cabo el esfuerzo de torsión 13200 N.m; 9736 ft.lbs
Grado axial estático kN 133,20; 29943 libras
Grado radial estático kN 53; 11977 libras
Grado axial dinámico kN 31,90; 7171 libras
Grado radial dinámico kN 27,91; 6274 libras
Alternativas del motor Motor de 12/24/48 VDC; Motor de pasos; Motor sin cepillo
Estilo de los productos AXIS dual; CPV/HCPV; Plato solar; Torre solar
Característica del uso Sistema de seguimiento solar, Machiner industrial
Cuadrado recomendado del panel 30 metros cuadrados



Parámetros de Slewing Drive Performance del modelo de SDE



Modelo Performance Parameters de SDE
Modelo Esfuerzo de torsión de la salida nominal (N.m)

Inclinación del esfuerzo de torsión

(kN.m)

Llevando a cabo el esfuerzo de torsión (kN.m) Carga axial (kN) Carga radial (kN) Ratio Eficacia

Precisión

(grado)

IP

TEP de trabajo

(℃)

De autoretención Peso (kilogramos)
3" 600 1,5 5,8 10 15 31:1 el 40% ≤0.15 66 -40~+80 25kg
5" 800 6 9,2 16 27 37:1 el 40% ≤0.15 66 -40~+80 34kg
7" 2000 7,5 13,2 34 58 57:1 el 40% ≤0.15 66 -40~+80 56kg
9" 4300 16 27,2 60 130 61:1 el 40% ≤0.15 66 -40~+80 92kg
12" 5800 25 41 77 190 78:1 el 40% ≤0.15 66 -40~+80 160kg
14" 6750 48 45 110 230 85:1 el 40% ≤0.15 66 -40~+80 224kg
17" 9460 67 54 142 390 102:1 el 40% ≤0.15 66 -40~+80 320kg
21" 16000 89 65 337 640 125:1 el 40% ≤0.15 66 -40~+80 492kg
25" 21450 112 89 476 950 150:1 el 40% ≤0.15 66 -40~+80 705kg



Servicios modificados para requisitos particulares


1. Diseño especial basado en diversos usos y proyectos
2. diversos tipos de motores se podían hacer juego, por ejemplo los motores hidráulicos, los motores de pasos, los motores eléctricos etc.
3. diversos colores están disponibles basados en código de RAL; nuestro color estándar es RAL 9006.
