Datos del producto:
|
| Tipo: | Engranaje helicoidal envolvente simple | Material: | 42CRMN o 50Mn |
|---|---|---|---|
| Uso: | Sistema eléctrico solar | Vida del campo: | 30 años |
| Color: | Por requerimiento | Tamaño: | 3 pulgadas a 25 pulgadas |
| Motor: | 24V/12V/48V | Característica: | Fijación de la larga vida y del uno mismo |
| Resaltar: | Impulsión solar vertical de la matanza del perseguidor,Impulsión solar vertical de la matanza de 25 pulgadas,Impulsión solar de la matanza de la vertical doble de la envoltura |
||

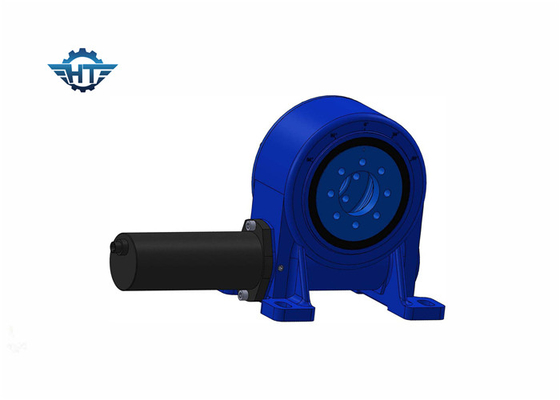

El diseño doble del engranaje de gusano de la envoltura mató la impulsión para el solo perseguidor solar horizontal de AXIS
Impulsión doble de la matanza del gusano de la envoltura
Una impulsión de la ciénaga, referida comúnmente como impulsión del gusano, es una completa, listo para instalar el sistema que consiste en el engranaje, el gusano, la base, la placa superior y la vivienda totalmente incluida. Puede ser modificada para requisitos particulares con hidráulico o 12V/24V/48V los motores eléctricos, cajas de cambios planetarias.
Impulsión de la matanza VE5 con el motor del engranaje 24VDC
Características
Rotación 360 grados
Conexión de un motor impulsor de la izquierda o del lado derecho
Durante la instalación, no es necesario ajustar la liquidación de transmisión
La grasa había sido llenada antes de fábrica
Instalación simple y mantenimiento bajo
Utilización racional del espacio
El engranaje es de autoretención; por lo tanto un freno no es necesario
Método fácil y fluido de comenzar y de detención
Alto esfuerzo de torsión inclinable, conveniente para la instalación horizontal
La vertical del engranaje de gusano mató parametrización para la optimización del tratamiento de la impulsión
| Modelo | Ratio | Esfuerzo de torsión de la salida nominal | Inclinación del esfuerzo de torsión | Carga axial | Carga radial | Llevar a cabo el esfuerzo de torsión | Eficacia | Precisión | De autoretención | Peso |
| N.m | N.m | kN | kN | N.m | grado | Sí | kilogramo | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | el 40% | ≤0.1 | Sí | 13kg |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | el 40% | ≤0.1 | Sí | 18kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | el 40% | ≤0.1 | Sí | 28kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | el 40% | ≤0.1 | Sí | 35kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | el 40% | ≤0.1 | Sí | 51kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | el 40% | ≤0.1 | Sí | 61kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | el 40% | ≤0.1 | Sí | 78 kilogramos |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | el 40% | ≤0.1 | Sí | 105 kilogramos |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | el 40% | ≤0.1 | Sí | 185 kilogramos |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | el 40% | ≤0.1 | Sí | 244 kilogramos |
