Datos del producto:
|
| Tipo: | Impulsión vertical de la matanza | Material: | 42CRMN o 50Mn |
|---|---|---|---|
| Uso: | Sistema de calefacción solar | Garantía: | 10 años |
| Color: | Cliente requerido | Tamaño: | 3 pulgadas - 25 pulgadas |
| Motor: | motor de 24V DC | Característica: | Larga vida |
| Resaltar: | Impulsión de la ciénaga del engranaje de gusano del motor eléctrico,Impulsión compacta de la ciénaga del engranaje de gusano VE5,Impulsión de la ciénaga del sistema de calefacción solar |
||

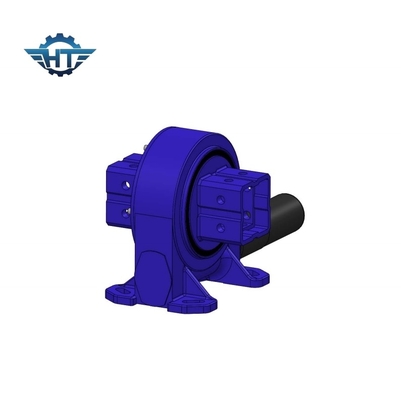

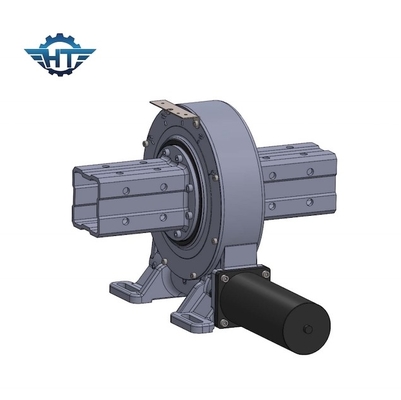

El engranaje de gusano compacto VE5 mató la impulsión con el motor eléctrico para el sistema de calefacción solar
Descripción de la impulsión de la ciénaga del engranaje de gusano
La tecnología solar de la producción de energía termal del canal concentra la luz del sol en la línea focal a través de un espejo que concentra parabólico del canal, y el colector está instalado en la línea focal. Para absorber la energía radiante solar después de enfocar. Después de que el líquido en el tubo se caliente, atraviesa el cambiador de calor para calentar el agua para generar el vapor, que se genera mediante un ciclo del poder de vapor. El sistema de producción de energía termal solar del canal incluye principalmente un sistema de recogida del calor, un sistema del almacenaje del calor, un sistema del intercambio de calor, y un sistema de la producción de energía. El sistema de recogida del calor se compone principalmente de un calor que recoge el tubo, una superficie de recogida del espejo, una estructura portante y un sistema de control. Las impulsiones de la ciénaga son la parte fundamental en la estructura portante.
Parámetros de las impulsiones de la matanza de VE
| Modelo | Ratio | Esfuerzo de torsión de la salida nominal (N.m) | Inclinando el esfuerzo de torsión (N.m) | Llevando a cabo el esfuerzo de torsión (N.m) | Carga axial (kN) | Carga radial (kN) | Eficacia | Precisión (°) | De autoretención | Peso (kilogramos) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | el 40% | ≤0.1 | Sí | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | el 40% | ≤0.1 | Sí | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | el 40% | ≤0.1 | Sí | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | el 40% | ≤0.1 | Sí | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | el 40% | ≤0.1 | Sí | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | el 40% | ≤0.1 | Sí | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | el 40% | ≤0.1 | Sí | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | el 40% | ≤0.1 | Sí | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | el 40% | ≤0.1 | Sí | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | el 40% | ≤0.1 | Sí | 251 |
Características
1. Gire de 0~180°
2. Conecte un motor impulsor a la izquierda o el lado derecho
3. la grasa había sido llenada antes de fábrica
4. Instalación simple
5. Utilización racional del espacio
6. El engranaje es de autoretención; por lo tanto un freno no es necesario
7. Método fácil y fluido de comenzar y de detención
8. Alto esfuerzo de torsión backholding, conveniente para la instalación vertical
9. Mantenimiento bajo
