Datos del producto:
|
| Modelo: | 7 pulgadas | Ratio del engranaje: | 57:1 |
|---|---|---|---|
| Uso: | termal parabólica | Lugar de origen: | Changzhou, China |
| Conductor: | Motor de pasos | Instalación: | Vertical |
| Color: | por requerimiento | Contragolpe: | menos de 0,03 grados |
| Resaltar: | worm drive gearbox,worm gear motor |
||

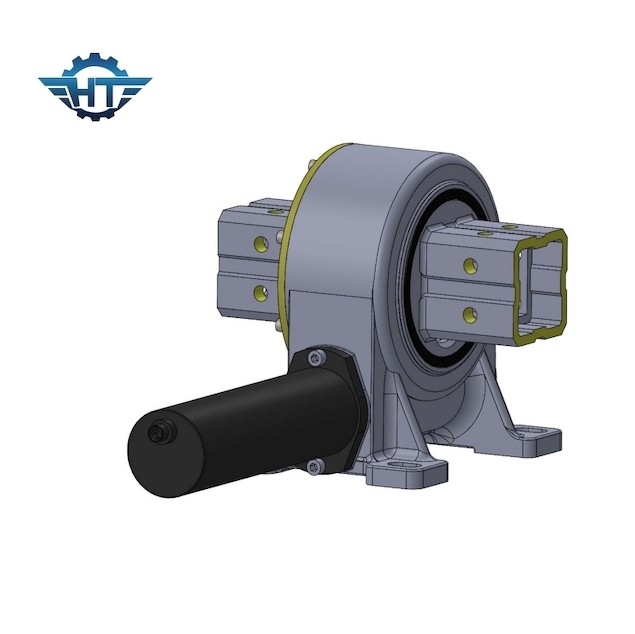

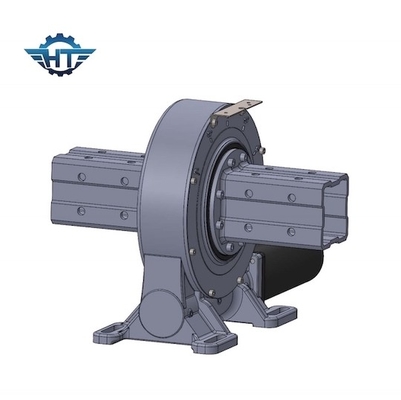

Caja de cambios incluida de la alta precisión de la casa para Fresnel y parabólico montada vertical
La vertical montó la impulsión de la matanza
1. Rotación 360 grados
2. Conexión de un motor impulsor de la izquierda o del lado derecho,
3. Durante la instalación, no es necesario ajustar la liquidación de transmisión; esto es fijada ya por el productor antes de la fábrica
4. Instalación simple y mantenimiento bajo
5. Utilización racional del espacio
6. El engranaje es de autoretención; por lo tanto un freno no es necesario
7. Método fácil y fluido de comenzar y de detención
8. Alta exactitud
Modelo Performance Parameters de VE
| Modelo Performance Parameters de VE | ||||||||||||
| Modelo | Esfuerzo de torsión de la salida nominal (N.m) | Llevando a cabo el esfuerzo de torsión (kN.m) | Inclinando el esfuerzo de torsión (kN.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficacia |
Precisión (Grado) |
IP | TEP de trabajo (℃) | De autoretención | Peso (kilogramos) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 88 kilogramos |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 135 kilogramos |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 192 kilogramos |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 251 kilogramos |
Uso
El engranaje y el gusano son contacto en una condición de la malla perfecta cercana. Esta voluntad a su vez permite una transferencia muy eficiente de la fuerza impulsora, la distribución de carga uniforme y un nivel muy impresionante de colocar exactitud en la impulsión. Los usos mas comunes son energía de energía solar, eólica y diversa maquinaria a largo plazo del seguimiento automático. Debido a la estructura compacta y a la cadena corta de la transmisión, la impulsión rotatoria es más fácil alcanzar una precisión más alta y más fácil realizar control numérico, así que es también ampliamente utilizada en el campo de robots industriales.
