Datos del producto:
|
| Modelo: | 9 pulgadas | Ratio del engranaje: | 61:1 |
|---|---|---|---|
| Uso: | Soporte ajustable del soporte | Lugar de origen: | Changzhou, China |
| Conductor: | Motor del engranaje de Hall Sensors | Instalación: | Vertical |
| Color: | por requerimiento | Contragolpe: | 0.15° |
| Resaltar: | Uno mismo reverso que cierra la ciénaga Ring Drive,Anillo de Hall Sensor Worm Gear Slewing,Uno mismo reverso que cierra la impulsión de la ciénaga del gusano |
||

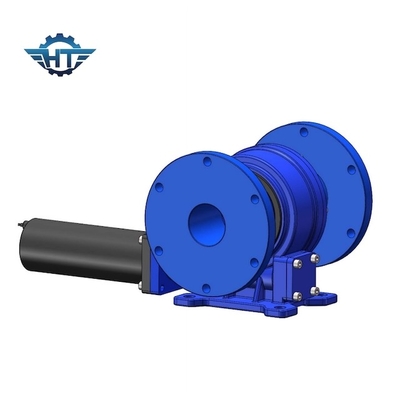

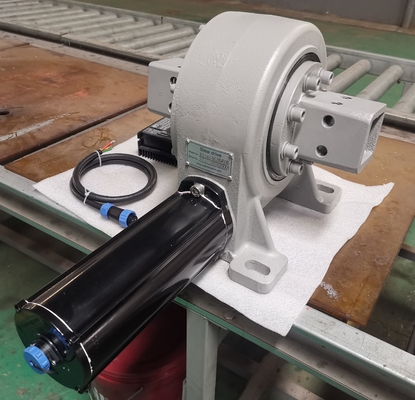

9 pulgadas de uno mismo reverso que cierra el engranaje de gusano que gira a Ring For Adjustable Mount Bracket
Uno mismo que cierra la descripción del anillo de la matanza del engranaje de gusano
Una característica distintiva de la impulsión rotatoria del engranaje de gusano es la característica entre de autoretención de autoretención y dinámico estático. Cuando existe el ≤ de lanzamiento 0,5 del ηA de la eficacia, de autoretención estático. En este tiempo, es imposible conducir el gusano girando el transporte de la matanza. A veces, esta uno mismo-cerradura se puede invalidar por una cierta fuerza externa tal como vibración externa. En este tiempo, el gusano puede ser conducido por el transporte rotatorio de la matanza. Cuando el ≤ de funcionamiento 0,5, el ángulo de hélice γm=2.5°~4° del η de la eficacia mecánica, que puede alcanzar de autoretención dinámico (es decir, fijación automática durante el movimiento), que puede ser alcanzada confiando en la tensión del contacto y la fricción de la superficie del diente.
En muchos sistemas de impulsión, de autoretención es muy importante. En general, usando frenos o bloques adicionales está el método más común. Los engranajes de autoretención no pueden substituir totalmente el papel de frenos. La impulsión rotatoria del engranaje de gusano es de autoretención estático. En algunos casos especiales, tales como terremotos, el de autoretención es todavía eficaz cuando hay una tendencia a invertir la rotación. Nuestra impulsión de la matanza tiene características del revés de autoretención debido a características de autoretención del engranaje de gusano. Esta característica aumenta grandemente la estabilidad del funcionamiento del anfitrión y del factor de seguridad. Comparado a los productos tradicionales del oscilación, la caja de cambios de la impulsión de la matanza es fácil de instalar, fácil mantener, y ahorra el considerable espacio de la instalación.
Modelo Performance Parameters de VE
| Modelo Performance Parameters de VE | ||||||||||||
| Modelo | Esfuerzo de torsión de la salida nominal (N.m) | Llevando a cabo el esfuerzo de torsión (kN.m) | Inclinando el esfuerzo de torsión (kN.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficacia |
Precisión (Grado) |
IP | TEP de trabajo (℃) | De autoretención | Peso (kilogramos) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 88 kilogramos |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 135 kilogramos |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 192 kilogramos |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 251 kilogramos |
Ventajas
1. Momento fuerte del vuelco basado en el anillo de la matanza
2. Adopt que envuelve la impulsión del gusano
3. Conduzca una carga más grande para usar el contacto de diente multi
4. Mejore la función de autoretención estática
