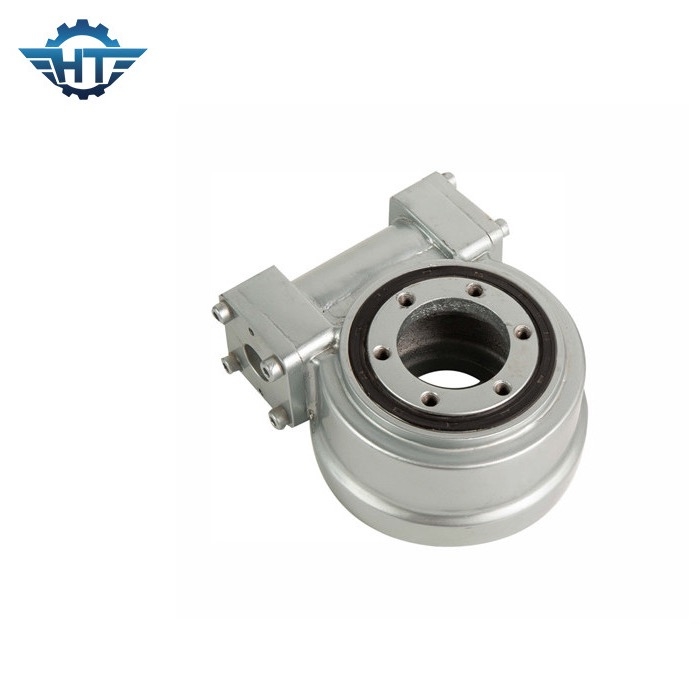

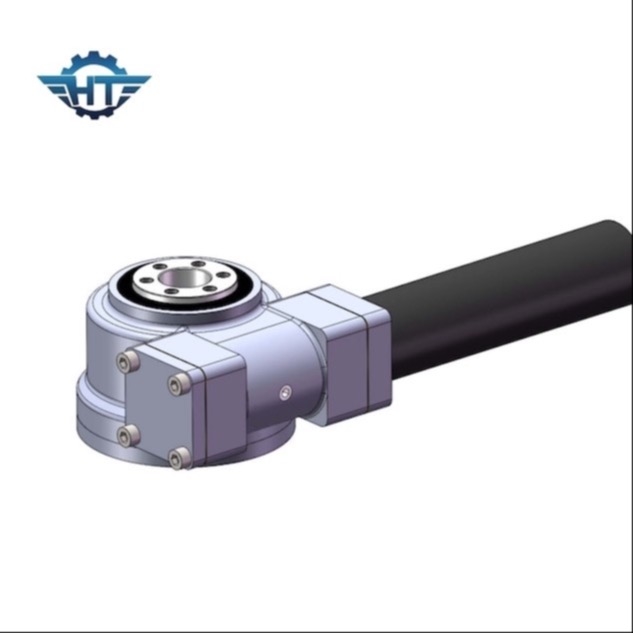

La caja de cambios horizontal de la impulsión de la ciénaga para solo AXIS inclinó a perseguidores solares

La caja de cambios horizontal de la impulsión de la ciénaga para solo AXIS inclinó a perseguidores solares
La caja de cambios horizontal de la impulsión de la ciénaga para solo AXIS inclinó a perseguidores solares

Ampliación de imagen :  La caja de cambios horizontal de la impulsión de la ciénaga para solo AXIS inclinó a perseguidores solares

Datos del producto:
Lugar de origen: China
Nombre de la marca: HangTuo
Certificación: CE, ISO9001
Número de modelo: SE1"
Pago y Envío Términos:
Cantidad de orden mínima: 1 pedazo
Precio: USD 100~1600/ pc
Detalles de empaquetado: CAJA DE LA MADERA CONTRACHAPADA
Tiempo de entrega: 15~45 días
Condiciones de pago: L/C, T/T, Western Union
Capacidad de la fuente: 500 PCS por mes

La caja de cambios horizontal de la impulsión de la ciénaga para solo AXIS inclinó a perseguidores solares

descripción
Material: 50Mn, 42CrMo Garantía: 10 años
Uso: Solo AXIS inclinó a perseguidores solares Gire AXIS: Solo eje
Servicio: Diseño del OEM Empaquetado: Madera contrachapada
Motor: motor eléctrico Sitio de la instalación: Techo y Campo
Resaltar:

worm gear slew drive

,

slewing ring gear

La caja de cambios horizontal de la impulsión de la ciénaga para solo AXIS inclinó a perseguidores solares



Mató la descripción de la caja de cambios de la impulsión



El SE mató la impulsión es una buena opción cuando el proyecto está en condiciones de trabajo duras salvajes y anticorrosión. Se diseña con el engranaje curvado del diente, él aumentará el esfuerzo de torsión de la salida con el buen funcionamiento de una anti-tempestad de arena superior, uso del campo. La impulsión de la matanza de Hangtuo consiste en principalmente un transporte de la matanza, un engranaje de gusano, la vivienda y un motor hidráulico o eléctrico. Corporativo con Hangtuo significa el contacto directo con los especialistas técnicos experimentados, el buen consejo y los acuerdos satisfechos. Las modificaciones para adaptarse a las demandas de clientes se pueden ejecutar rápidamente y confiablemente. Ninguna materia usted quisiera que un diverso adaptador se adaptara para la conexión del motor del engranaje, el eje largo, y el proceso o los colores alternativos de pintura. Buenas documentaciones como los dibujos 3D, el desarrollo profesional y la prueba de un prototipo.



Parametrización para la optimización del tratamiento de las series del SE



Modelo Performance Parameters del SE
Modelo

Salida nominal

Esfuerzo de torsión (N.m)

Inclinación

Esfuerzo de torsión

(N.m)

Tenencia

Esfuerzo de torsión

(N.m)

Axial

Carga

(kN)

Parte radial

Carga

(kN)

Ratio Eficacia

Precisión

(grado)

IP

TEP de trabajo.

(℃)

Uno mismo

fijación

Peso

(kilogramo)

1" 400 1000 1800 22 12 32:1 el 40% ≤0.1 66 -40~+120 6
3" 600 1500 3000 30 16 31:1 el 40% ≤0.1 66 -40~+120 8
5" 800 6000 9200 68 27 37:1 el 40% ≤0.1 66 -40~+120 12
7" 2000 13500 13200 132 58 57:1 el 40% ≤0.1 66 -40~+120 21
9" 4400 45000 30800 340 130 61:1 el 40% ≤0.1 66 -40~+120 49
12" 5800 54400 40560 480 190 78:1 el 40% ≤0.1 66 -40~+120 61
14" 6550 68000 54200 680 230 85:1 el 40% ≤0.1 66 -40~+120 63
17" 9400 135600 65040 980 390 102:1 el 40% ≤0.1 66 -40~+120 105
21" 16000 203400 81000 1600 640 125:1 el 40% ≤0.1 66 -40~+120 149
25" 21000 271160 89000 2400 950 150:1 el 40% ≤0.1 66 -40~+120 204



Usos



Las impulsiones de la matanza pueden ser ampliamente utilizadas para el sistema de seguimiento solar, CPV, CSP, HCPV, la turbina de viento y el plato de la antena de satélite. Esos productos se diseñan para la larga vida, trabajando en condiciones ambientales duras.



Nuestras ventajas



Tiempos de reacción rápidos

Experiencia a largo plazo en el control del inteligente-proceso para la producción en masa así como en el desarrollo de productos orientado al cliente.



Ventaja del producto

La impulsión de la matanza del gusano del reloj de arena de la impulsión de la matanza (tipo incluido, tipo vertical, tipo dual de AXIS, tipo de la precisión) se basa en el transporte de la matanza con el esfuerzo de torsión inclinable fuerte del momento y la función de autoretención estática. Mucha superficie de contacto de diente se diseña especialmente para conducir la alta carga.



Calidad estable

Puntos de inspección críticos puestos de la calidad, posiciones del total 9 a través de la planta. Pusimos puntos de inspección críticos de la calidad, hacemos instrucciones de la inspección de la calidad de controlar estrictamente en el proceso dominante. Utilizamos la calibración del indicador de la alta precisión y de la medida.



Prueba

Dispositivo avanzado de la medida

La medida se debe calibrar, control y solamente el indicador calificado puede ser utilizado.
