Datos del producto:
|
Modelo: | Serie de VE | Ratio del engranaje: | 31:1~150:1 |
---|---|---|---|
Uso: | Energía renovable solar | Lugar de origen: | Changzhou, China |
Motor: | Motor eléctrico/motor hidráulico/servomotor | Certificado: | ISO9001, CE |
instalación: | Vertical | Mantenimiento: | libre |
Color: | Por requerimiento | Contragolpe: | menos de 0,1 grados |
Resaltar: | worm gear slewing ring,worm gear motor |

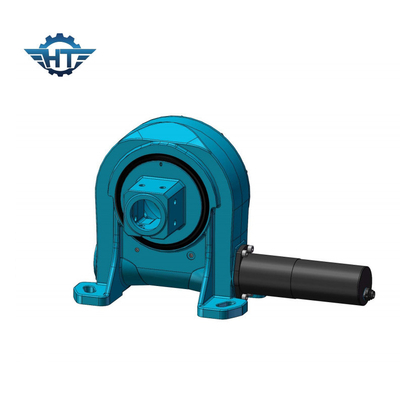

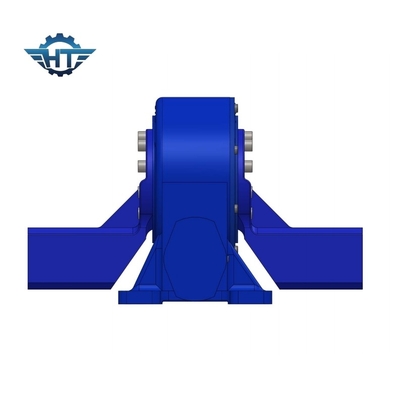

La vertical montó el solo engranaje de gusano de AXIS mató la impulsión para la energía renovable solar
Descripción de la impulsión de la ciénaga del engranaje de gusano
Nuestras impulsiones de la matanza vienen en una variedad de tamaños modelo a partir de 1 pulgada a 25 pulgadas, kNm de las gamas de funcionamiento de 0,3 a 21. También tenemos impulsiones de la matanza de diverso contragolpe. Las impulsiones están bien adaptadas para los usos que requieren la tenencia de la carga y el esfuerzo de torsión rotatorio de la misma caja de engranajes. Pueden también ser hechas con las hachas duales de la rotación, (las hachas de torneado al mismo tiempo) o con las impulsiones duales en el mismo eje, (dos hilos del gusano que conducen el mismo engranaje de anillo en un eje), y pueden ser montadas verticalmente, horizontalmente o ambos.
Modelo Performance Parameters de VE
Modelo Performance Parameters de VE | ||||||||||||
Modelo | Esfuerzo de torsión de la salida nominal (N.m) | Llevando a cabo el esfuerzo de torsión (kN.m) | Inclinando el esfuerzo de torsión (kN.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficacia |
Precisión (Grado) |
IP | TEP de trabajo (℃) | De autoretención | Peso (kilogramos) |
3" | 806 | 9 | 5 | 22 | 15 | 31:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 12kg |
5" | 962 | 30 | 6 | 16 | 27 | 37:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 18kg |
7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 32kg |
8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 28kg |
9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 52kg |
12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 65kg |
14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 88 kilogramos |
17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 135 kilogramos |
21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 192 kilogramos |
25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 251 kilogramos |
Usos
El reductor de matanza de la impulsión puede ser utilizado en las ocasiones que requieren la rotación completa del círculo y requisitos de poca velocidad. Cuando es necesario alcanzar la mayor transmisión de poder del esfuerzo de torsión, transmisión del movimiento de una precisión más alta, o elija un mecanismo con una estructura corporal compacta y requisitos más altos de la integración, la impulsión de la matanza es una buena solución.
