Datos del producto:
|
| Modelo: | Pulgadas VE8 | Ratio del engranaje: | 50:1 |
|---|---|---|---|
| Uso: | Sistema de seguimiento solar de la caja de cambios planetaria | Lugar de origen: | Changzhou, China |
| Motor: | 24 motores planetarios del VDC | Certificado: | ISO9001, CE |
| instalación: | Horizontal | Mantenimiento: | libre |
| Color: | Por requerimiento | Contragolpe: | menos de 0,1 grados |
| Resaltar: | worm drive gearbox,worm gear motor |
||

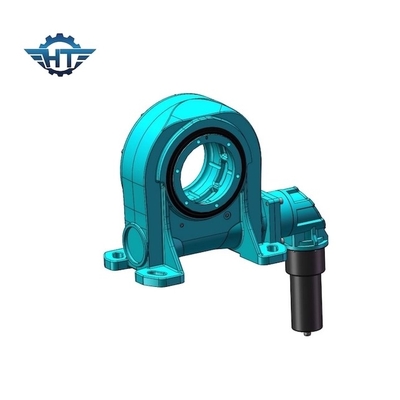

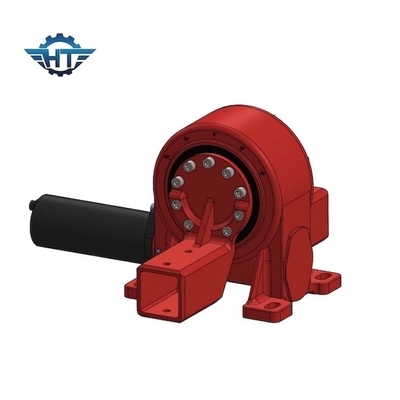

El engranaje de gusano certificado CE resistente mató la impulsión para el sistema de seguimiento solar de la caja de cambios planetaria
Descripción de la impulsión de la ciénaga del engranaje de gusano
1. Esta serie de productos se aplica extensamente en las partes de torneado en maquinaria de construcción e industrias de la energía solar.
2. Los conductores del acimut/de la elevación de los sistemas de seguimiento solares
3. Las rotaciones de placas giratorias o de grúas en diversos tipos de maquinaria de construcción
4. Las piezas de rotación de equipos industriales tales como posicionadores de soldadura
Modelo Performance Parameters de VE
| Modelo Performance Parameters de VE | ||||||||||||
| Modelo | Esfuerzo de torsión de la salida nominal (N.m) | Llevando a cabo el esfuerzo de torsión (kN.m) | Inclinando el esfuerzo de torsión (kN.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficacia |
Precisión (Grado) |
IP | TEP de trabajo (℃) | De autoretención | Peso (kilogramos) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 88 kilogramos |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 135 kilogramos |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 192 kilogramos |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 251 kilogramos |
Ventajas
1. Momento fuerte del vuelco basado en el anillo de la matanza
2. Adopt que envuelve la impulsión del gusano
3. Conduzca una carga más grande para usar el contacto de diente multi
4. Mejore la función de autoretención estática
