Datos del producto:
|
| Modelo: | 5 pulgadas | Ratio del engranaje: | 37:1 |
|---|---|---|---|
| Uso: | Sistema de seguimiento solar oblicuo | Lugar de origen: | Changzhou, China |
| Conductor: | Motores eléctricos | Certificado: | ISO9001, CE |
| instalación: | Vertical | Mantenimiento: | libre |
| Color: | Por requerimiento | Contragolpe: | <0.1° |
| Resaltar: | worm drive gearbox,worm gear motor |
||

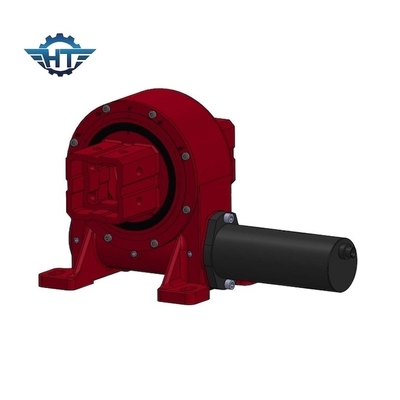

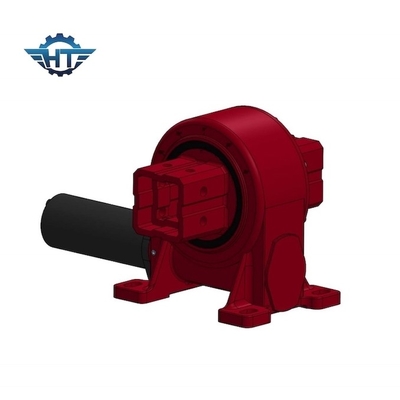

Pequeña caja de cambios montada horizontal de la impulsión del gusano para el sistema de seguimiento solar inclinado y oblicuo
Pequeña descripción de la caja de cambios de la impulsión del gusano
¿Cuál es una impulsión de la matanza?
Una impulsión de la matanza (o mató la impulsión para el cortocircuito) es una completa, listo para instalar el sistema que consiste en un anillo de la matanza de la bola o del rodillo (transporte), el gusano, y la vivienda totalmente incluida. Puede ser modificada para requisitos particulares con las cajas de cambios planetarias hidráulicas o eléctricas con el grado a elección del IP basado en diversos usos y la demanda de clientes.
Tiene las características de la protección contra la corrosión, de la alta carga, y de la alta precisión.
La matanza del engranaje de gusano se aplica extensamente en las partes relativamente rotatorias de la maquinaria y del campo de energía solar tales como sistema de seguimiento solar, chasis rotatorio de la maquinaria de trabajo aérea, grúa del camión, taladro de roca, perforadora, agarrando la máquina de madera, máquina de moldear del código.
Modelo Performance Parameters de VE
| Modelo Performance Parameters de VE | ||||||||||||
| Modelo | Esfuerzo de torsión de la salida nominal (N.m) | Llevando a cabo el esfuerzo de torsión (kN.m) | Inclinando el esfuerzo de torsión (kN.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficacia |
Precisión (Grado) |
IP | TEP de trabajo (℃) | De autoretención | Peso (kilogramos) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 88 kilogramos |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 135 kilogramos |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 192 kilogramos |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 251 kilogramos |
Características dominantes
1. Un ángulo y una gama giratorios ilimitados
2. Proporcione la transmisión más eficiente del poder más elevado y del esfuerzo de torsión posibles
3. La caja totalmente incluida y sellado soporta ambientes y seguridad duros de los aumentos
