Datos del producto:
|
| Modelo: | 9 pulgadas verticales | Ratio del engranaje: | 61:1 |
|---|---|---|---|
| Uso: | Sistema de seguimiento solar | Lugar de origen: | Changzhou, China |
| Motor: | 24VDC | Certificado: | ISO9001, CE |
| instalación: | Vertical | Mantenimiento: | 1 año |
| Color: | Por requerimiento | ||
| Resaltar: | worm gear slewing ring,worm gear motor |
||

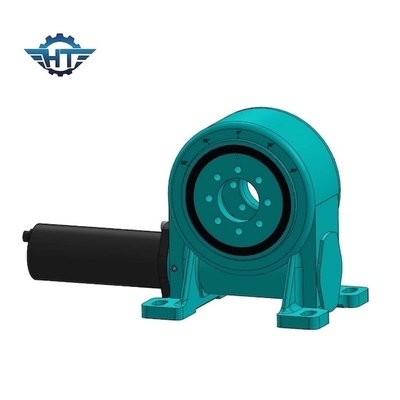

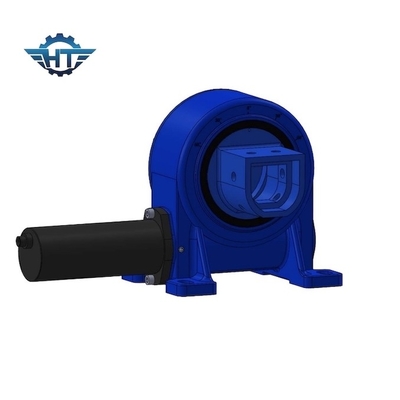

El engranaje de gusano incluido de la vivienda IP66 mató la impulsión con los motores de 24V DC para el sistema de seguimiento solar
Descripción de la impulsión de la ciénaga del engranaje de gusano
La impulsión de la matanza del engranaje de gusano es una nueva serie de producto de la matanza, también nombrada como reductor de matanza. Se compone de gusano, del engranaje, de la vivienda, del adaptador del motor, del casquillo de extremo y de otros componentes. Adoptando para envolver el gusano como su componente de la base, las impulsiones de la matanza tienen alta fuerza axial, fuerza radial y de la inclinación simultáneamente y un mejor contragolpe momento también. Comparando con la impulsión normal de la matanza, la impulsión de la matanza del engranaje de gusano tiene las ventajas de un mejor funcionamiento protector, del gran esfuerzo de torsión de la transmisión, de una mejor resistencia de impacto y de la vida laboral larga.
La matanza del engranaje de gusano se aplica extensamente en las partes relativamente rotatorias de la maquinaria y del campo de energía solar tales como sistema de seguimiento solar, chasis rotatorio de la maquinaria de trabajo aérea, grúa del camión, taladro de roca, perforadora, agarrando la máquina de madera, máquina de moldear del código.
Modelo Performance Parameters de VE
| Modelo Performance Parameters de VE | ||||||||||||
| Modelo | Esfuerzo de torsión de la salida nominal (N.m) | Llevando a cabo el esfuerzo de torsión (kN.m) | Inclinando el esfuerzo de torsión (kN.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficacia |
Precisión (Grado) |
IP | TEP de trabajo (℃) | De autoretención | Peso (kilogramos) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 88 kilogramos |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 135 kilogramos |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 192 kilogramos |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 251 kilogramos |
Ventajas
1. Diseñado para la larga vida y conveniente para trabajar en condiciones duras del ambiente.
2. Adopt envolver el gusano
3. Diversos tamaños disponibles, incluyendo modificado para requisitos particulares.
4. Fácil a la instalación y a la garantía del producto.
5. Soporte técnico del toda la vida
