Datos del producto:
|
| Modelo: | 7 pulgadas | Ratio del engranaje: | 57:1 |
|---|---|---|---|
| Uso: | Sistema de seguimiento de Sun | Conductor: | Motor 220VAC/380VAC/24VDC |
| Garantía: | 5~10 años | Certificado: | ISO9001, CE |
| instalación: | Vertical | Gusano: | Gusano del sobre |
| Resaltar: | worm drive gearbox,worm gear slewing ring |
||

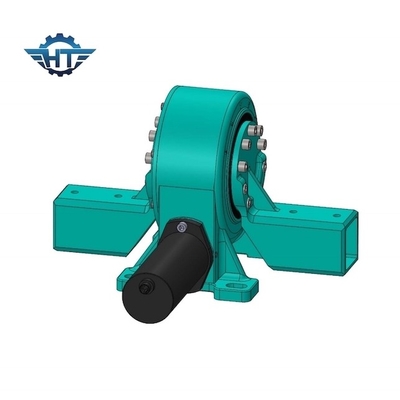

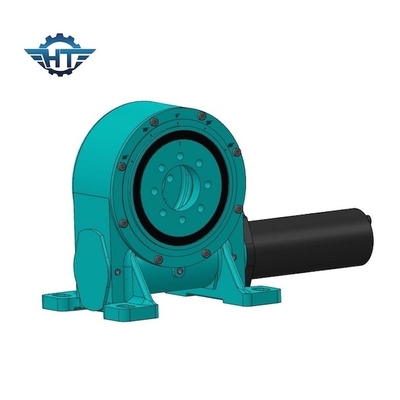

Sola impulsión de la matanza de AXIS del alto esfuerzo de torsión con el motor eléctrico para el sistema de seguimiento de Sun
Sola descripción de la impulsión de la matanza de AXIS
El SE incluyó impulsiones de la matanza ahora es el tipo más popular del mercado que puede ayudar a accionar el movimiento en la maquinaria tal como turbinas de viento, equipo militar, cavador s y también en energía limpia tal como perseguidores solares, estaciones concertrated de la energía solar, en el addtion, podría ser también aplicarse en otras áreas tales como equipamiento médico, gestión del silvicultura, de desechos y posicionadores industriales. La vivienda encapsula completamente todos los componentes impulsores tales como el gearset doble del gusano de la envoltura, el engranaje planetario, y el transporte de la placa giratoria de modo que tengan protección total contra los elementos. La impulsión incluida es también ventajosa si usted está montando dentro para no ver que las partes en motionto evitan herir para localizar a trabajadores.
Las impulsiones de la matanza del SE son ideales para los trabajos que requieren carga-sostenerse y el esfuerzo de torsión rotatorio de la misma caja de cambios. El lleno-incluido viene con la tecnología patentada del gusano del reloj de arena de Hangtuo, o las impulsiones del cono y los gearsets dobles del gusano de la envoltura donde se requiera, para carga-sostenerse y la eficacia máximos. Cada tamaño riguroso se prueba para el funcionamiento confiable los tipos gama a partir de 1 pulgada a 25 pulgadas que produciendo 1.8kNm a 89kNm de llevar a cabo el esfuerzo de torsión, 0.3Nm a 21kNm del esfuerzo de torsión de la salida, 1 kNm al kNm 346 de volcar capacidad de carga del momento, y ratios de reducción de la caja de cambios del 31:1 hasta 150: 1.
Modelo Performance Parameters de VE
| Modelo Performance Parameters de VE | ||||||||||||
| Modelo | Esfuerzo de torsión de la salida nominal (N.m) | Llevando a cabo el esfuerzo de torsión (kN.m) | Inclinando el esfuerzo de torsión (kN.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficacia |
Precisión (Grado) |
IP | TEP de trabajo (℃) | De autoretención | Peso (kilogramos) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 88 kilogramos |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 135 kilogramos |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 192 kilogramos |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 251 kilogramos |
Instalación
Instalación vertical
Se aconseja para montar las impulsiones de la matanza que refieren a la parte superior de dibujo en los usos solares para una mejor protección.
Para otros usos, las direcciones de montaje serán basadas en la evaluación del nivel de la protección y será mejor para una mejor protección.
Instalación horizontal
Se aconseja para montar las impulsiones de la matanza al revés en el eje del acimut en los usos solares para una mejor protección y para añadir la protección para el eje de la elevación.
Para otros usos, las direcciones de montaje serán basadas en la evaluación del nivel de la protección y será mejor para una mejor protección.
