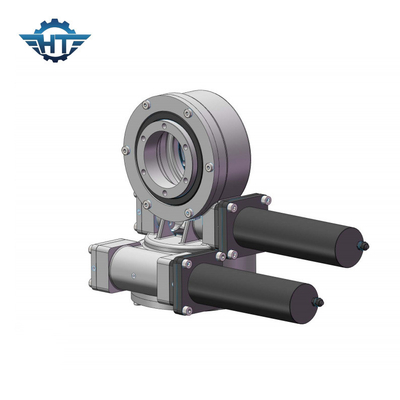

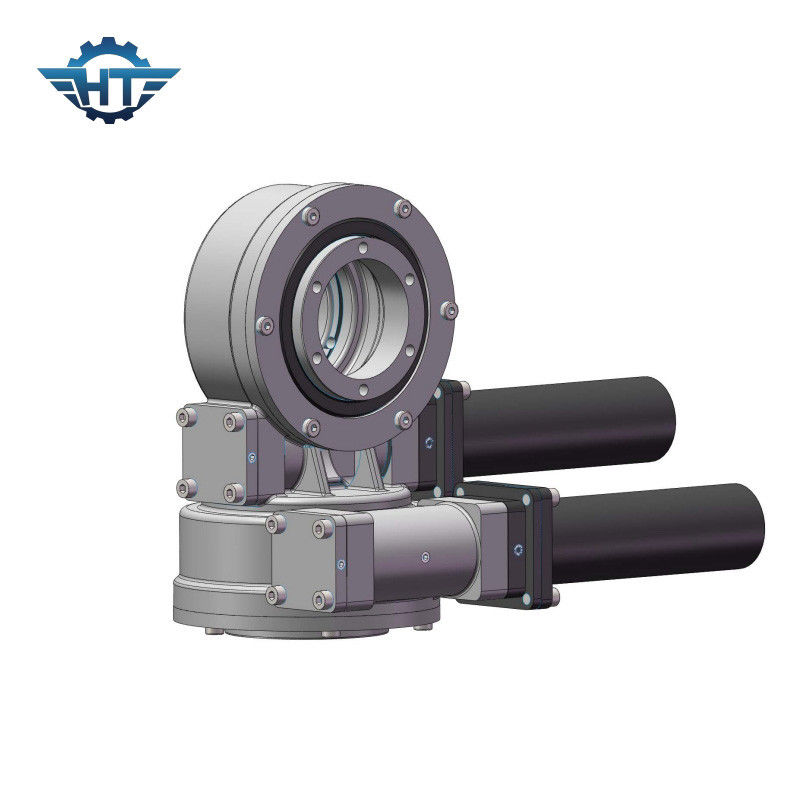

La cerradura del uno mismo SDE5 se dobla caja de cambios de la impulsión de la ciénaga de AXIS con los perseguidores solares eléctricos de Drived

La cerradura del uno mismo SDE5 se dobla caja de cambios de la impulsión de la ciénaga de AXIS con los perseguidores solares eléctricos de Drived
La cerradura del uno mismo SDE5 se dobla caja de cambios de la impulsión de la ciénaga de AXIS con los perseguidores solares eléctricos de Drived La cerradura del uno mismo SDE5 se dobla caja de cambios de la impulsión de la ciénaga de AXIS con los perseguidores solares eléctricos de Drived

Ampliación de imagen :  La cerradura del uno mismo SDE5 se dobla caja de cambios de la impulsión de la ciénaga de AXIS con los perseguidores solares eléctricos de Drived

Datos del producto:
Lugar de origen: China
Nombre de la marca: HangTuo
Certificación: CE, ISO9001
Número de modelo: SDE5"
Pago y Envío Términos:
Cantidad de orden mínima: 1 pedazo
Precio: USD 280~504 / pc
Detalles de empaquetado: CAJA DE LA MADERA CONTRACHAPADA
Tiempo de entrega: 15~45 días
Condiciones de pago: L/C, T/T, Western Union
Capacidad de la fuente: 2000 PC por mes

La cerradura del uno mismo SDE5 se dobla caja de cambios de la impulsión de la ciénaga de AXIS con los perseguidores solares eléctricos de Drived

descripción
Material: Cuarto de galón Modelo: SDE5
Ratio del engranaje: 37:1 Esfuerzo de torsión de la salida nominal: 800 nm
Llevar a cabo el esfuerzo de torsión: 6000 nm Inclinación del esfuerzo de torsión: 9200 nm
Eficacia: el 40% Color estándar: RAL 9006
Resaltar:

worm gear slew drive

,

slewing ring gear

La cerradura del uno mismo SDE5 se dobla caja de cambios de la impulsión de la ciénaga de AXIS con los perseguidores solares eléctricos de Drived



Descripción dual de la caja de cambios de la impulsión de la ciénaga de AXIS



El funcionamiento de las gamas de las impulsiones de la matanza de 6kNm a 220kNm de llevar a cabo el esfuerzo de torsión, 200Nm a 63kNm del esfuerzo de torsión de la salida, 500Nm a 271kNm de volcar capacidad de carga del momento, y ratios de reducción de la caja de cambios del 30:1 hasta 156.600: 1. El montaje se puede hacer horizontalmente, verticalmente, o a través de una combinación de hachas múltiples. Las impulsiones de la matanza de la serie de VE se aconsejan para montar las impulsiones de la matanza que refieren a la parte superior de dibujo atada en los usos solares para una mejor protección. Las impulsiones de la matanza de la serie del SE se aconsejan para montar las impulsiones de la matanza al revés en el eje del acimut en los usos solares para una mejor protección y para añadir la protección para el eje de la elevación. Las impulsiones de la matanza de la serie de SDE se montan de dos direcciones.





Parámetros de Slewing Drive Performance del modelo de SDE



Modelo Performance Parameters de SDE

Modelo

Esfuerzo de torsión de la salida nominal (N.m)

Inclinación del esfuerzo de torsión

(kN.m)

Llevando a cabo el esfuerzo de torsión (kN.m)

Carga axial (kN)

Carga radial (kN)

Ratio

Eficacia

Precisión

(grado)

IP

TEP de trabajo

(℃)

De autoretención

Peso (kilogramos)

3"

600

1,5

5,8

10

15

31:1

el 40%

≤0.15

66

-40~+80

25kg

5"

800

6

9,2

16

27

37:1

el 40%

≤0.15

66

-40~+80

34kg

7"

2000

7,5

13,2

34

58

57:1

el 40%

≤0.15

66

-40~+80

56kg

9"

4300

16

27,2

60

130

61:1

el 40%

≤0.15

66

-40~+80

92kg

12"

5800

25

41

77

190

78:1

el 40%

≤0.15

66

-40~+80

160kg

14"

6750

48

45

110

230

85:1

el 40%

≤0.15

66

-40~+80

224kg

17"

9460

67

54

142

390

102:1

el 40%

≤0.15

66

-40~+80

320kg

21"

16000

89

65

337

640

125:1

el 40%

≤0.15

66

-40~+80

492kg

25"

21450

112

89

476

950

150:1

el 40%

≤0.15

66

-40~+80

705kg



Ventajas



1. Momento fuerte del vuelco basado en el anillo de la matanza

2. Adopt que envuelve la impulsión del gusano

3. Conduzca una carga más grande para usar el contacto de diente multi

4. Mejore la función de autoretención estática
