Datos del producto:
|
| Modelo: | SE14 | Ratio del engranaje: | 85:1 |
|---|---|---|---|
| Eficacia: | el 40% | Color: | RAL 9006 o por requerimiento |
| Uso: | Solo AXIS y perseguidores solares duales de AXIS | Conductor: | Motor |
| Garantía: | 5~10 años | Característica: | Larga vida |
| Resaltar: | Los perseguidores solares de la alta exactitud mataron la impulsión,Impulsión solar de la ciénaga de los perseguidores SE14,impulsión solar de la ciénaga de 680 kN |
||

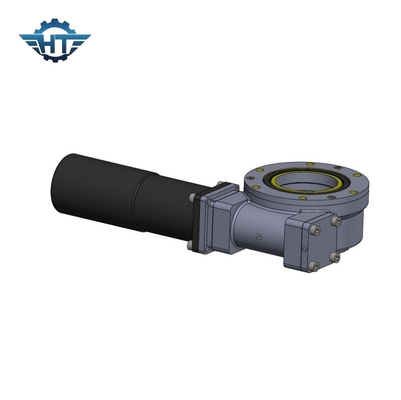

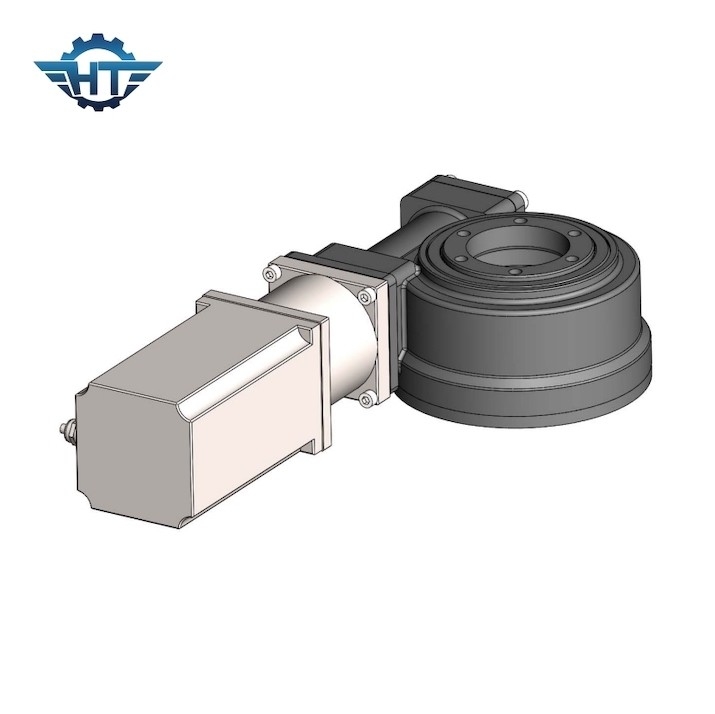

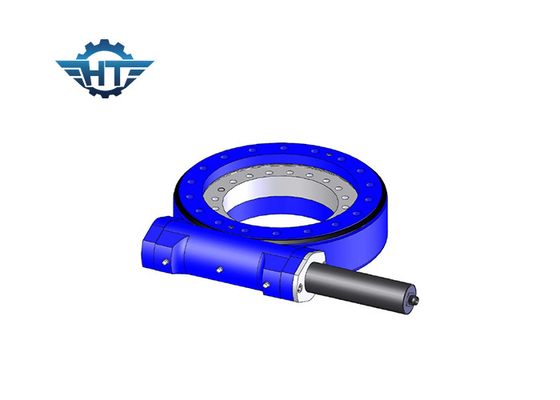

Ratio 85/1 impulsión del engranaje SE14 de la ciénaga de la alta exactitud para solo AXIS y los perseguidores solares duales de AXIS
Descripción de la impulsión de la ciénaga de la alta exactitud
La impulsión del gusano de la matanza está consistiendo en el engranaje de gusano, eje del gusano, vivienda, transporte, motor y así sucesivamente. El motor conduce el eje del gusano, el gusano y envuelve el gusano y el engranaje se dedica aumentar el esfuerzo de torsión, estable y confiable. La impulsión de la matanza puede sostener una carga más axial, carga radial y momento de la inclinación. La placa giratoria o el marco gira en el acimut y la elevación conducidos girando la impulsión.
Tabla del funcionamiento de SE14
|
Modelo |
impulsión horizontal del gusano de 14 pulgadas |
|
Ratio |
85:1 |
|
Grado del IP |
IP66 |
|
Esfuerzo de torsión de la salida nominal |
kNm 44 |
|
Inclinación del esfuerzo de torsión |
kNm 135 |
|
Carga axial |
kN 680 |
|
Carga radial |
kN 230 |
|
Llevar a cabo el esfuerzo de torsión |
kNm 68 |
|
Eficacia |
el 40% |
|
Precisión |
° ≤0.1 |
|
De autoretención |
Sí |
|
Peso |
62 kilogramos |
|
Temperatura de trabajo |
-30~+120 ℃ |
Modelo Performance Parameters de VE
|
Modelo Performance Parameters de VE |
||||||||||||
|
Modelo |
Esfuerzo de torsión de la salida nominal (N.m) |
Llevando a cabo el esfuerzo de torsión (kN.m) |
Inclinando el esfuerzo de torsión (kN.m) |
Carga axial (kN) |
Carga radial (kN) |
Ratio |
Eficacia |
Precisión (Grado) |
IP |
TEP de trabajo (℃) |
De autoretención |
Peso (kilogramos) |
|
3" |
806 |
9 |
5 |
22 |
15 |
31:1 |
el 40% |
≤0.15 |
66 |
-40~+80 |
Sí |
12kg |
|
5" |
962 |
30 |
6 |
16 |
27 |
37:1 |
el 40% |
≤0.15 |
66 |
-40~+80 |
Sí |
18kg |
|
7" |
7344 |
60 |
10 |
34 |
58 |
51:1 |
el 40% |
≤0.15 |
66 |
-40~+80 |
Sí |
32kg |
|
8" |
8000 |
70 |
14 |
50 |
80 |
50:1 |
el 40% |
≤0.15 |
66 |
-40~+80 |
Sí |
28kg |
|
9" |
8784 |
80 |
16 |
60 |
130 |
61:1 |
el 40% |
≤0.15 |
66 |
-40~+80 |
Sí |
52kg |
|
12" |
11232 |
100 |
25 |
77 |
190 |
78:1 |
el 40% |
≤0.15 |
66 |
-40~+80 |
Sí |
65kg |
|
14" |
12240 |
120 |
48 |
110 |
230 |
85:1 |
el 40% |
≤0.15 |
66 |
-40~+80 |
Sí |
88 kilogramos |
|
17" |
14688 |
136 |
67 |
142 |
390 |
102:1 |
el 40% |
≤0.15 |
66 |
-40~+80 |
Sí |
135 kilogramos |
|
21" |
18000 |
140 |
89 |
337 |
640 |
125:1 |
el 40% |
≤0.15 |
66 |
-40~+80 |
Sí |
192 kilogramos |
|
25" |
21600 |
150 |
112 |
476 |
950 |
150:1 |
el 40% |
≤0.15 |
66 |
-40~+80 |
Sí |
251 kilogramos |
Uso
Los usos típicos incluyen a perseguidores solares, las turbinas de viento, los platos del satélite y del radar, las grúas del camión, las elevaciones del hombre, equipo para uso general, los accesorios hidráulicos del equipo, equipo de la herramienta del aceite, los controladores del neumático, el cavador s, y las elevaciones automotrices.
Hay más de 10 diversos tamaños, a partir de 3' tamaño a 25" tamaño de la pulgada, entre ellos son 5", a 7", a 9" a 12", 14", 17", 19" y 21". Son ampliamente utilizados en los sistemas de seguimiento solares (picovoltio, CPV, HCPV y helióstato) y los vehículos regulares, tales como elevaciones del hombre, grúas del camión, así como vehículos modulares.
