Datos del producto:
|
| Material: | 50Mn, 42CrMo | Modelo: | SE3" |
|---|---|---|---|
| RATIO DEL ENGRANAJE: | 31:1 | Eficacia: | el 40% |
| Color: | RAL 9006 o según lo solicitado | Uso: | Solos perseguidores solares de AXIS |
| Lugar de origen: | Changzhou, China | Codificador: | sí |
| Resaltar: | Impulsión solar de la ciénaga del engranaje de gusano de los perseguidores,Impulsión de la ciénaga del gusano del motor del engranaje planetario,impulsión de la ciénaga del engranaje de gusano 42CrMo |
||

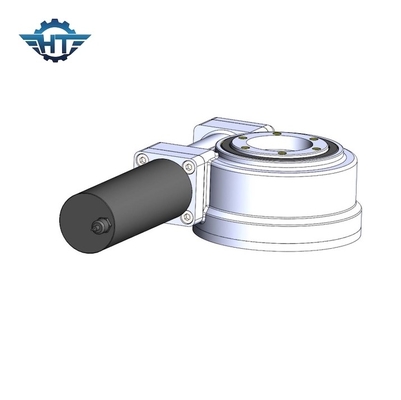

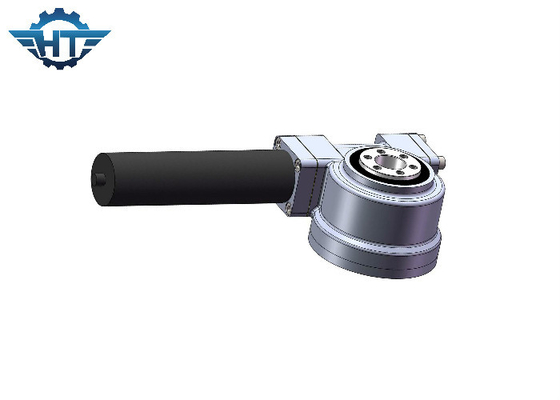

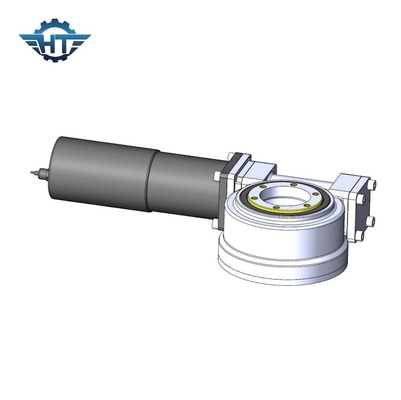

El pequeño engranaje de gusano SE1 mató la impulsión con el motor del engranaje planetario para los solos perseguidores solares de AXIS
Pequeña descripción de la impulsión de la ciénaga del engranaje de gusano
Para la impulsión de la matanza, hay 11 diversos tamaños disponibles a partir de la 1" para 25" con más de 60 modelos para cumplir requisitos de seguimiento regulares y exactos en el picovoltio, CPV y el poder termal solar siguiendo campos. Hangtuo tiene sistema estricto del control de calidad del instrumento, mientras tanto, hemos pasado la certificación del sistema de calidad ISO9001-2008.
Modelo Performance Parameters de VE
| Modelo Performance Parameters de VE | ||||||||||||
| Modelo | Esfuerzo de torsión de la salida nominal (N.m) | Llevando a cabo el esfuerzo de torsión (kN.m) | Inclinando el esfuerzo de torsión (kN.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficacia |
Precisión (Grado) |
IP | TEP de trabajo (℃) | De autoretención | Peso (kilogramos) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 88 kilogramos |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 135 kilogramos |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 192 kilogramos |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 251 kilogramos |
Selección del motor
Artículos opcionales: Motores cepillados de DC (12V/24V/48V) con o sin los sensores del pasillo, motores sin cepillo del engranaje de DC, motor de CA (220V/380V), codificador.
Instalación
Las impulsiones de la matanza SE1 se podían instalar verticalmente y horizontalmente.
Se aconseja para montar la parte superior de las impulsiones de la matanza horizontalmente en los usos solares o del mechinery para una mejor protección. Si es necesario, podría también ser montado verticalmente, pero necesita los partidarios adicionales.
