| Material: | Cuarto de galón | Modelo: | 9 pulgadas verticales |
|---|---|---|---|
| Ratio de la transmisión: | 61:1 | Esfuerzo de torsión de la salida nominal: | 13420 nanómetro |
| Llevar a cabo el esfuerzo de torsión: | 55000 nm | Eficacia: | el 40% |
| Color: | RAL 9006 o por requerimiento | Capacidad de carga: | Resistente |
| Resaltar: | worm gear slewing ring,worm gear motor |
||

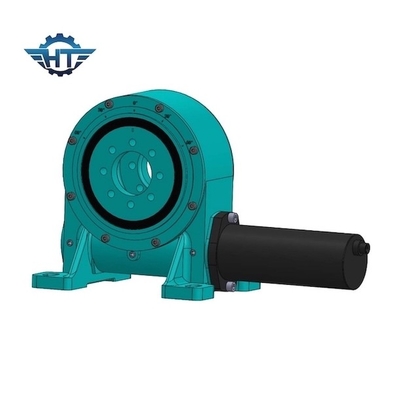

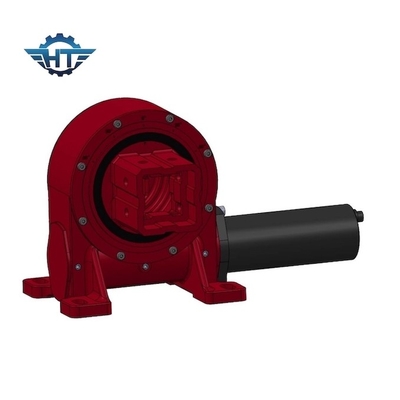

La impulsión usada al aire libre del engranaje de gusano de 9 pulgadas incluyó la vivienda para el sistema de seguimiento solar
Descripción de la impulsión del engranaje de gusano
Changzhou Hangtuo Machinary Co., ltd es fabricante profesional y el exportador de transporte de la matanza/de anillo de la matanza/de círculo de la ciénaga, girando las impulsiones/mató la impulsión, que se aplican principalmente en la maquinaria portuaria, la maquinaria de mina, la maquinaria de soldadura, los vehículos de la construcción, los sistemas de seguimiento solares modulares de los vehículos, solo o dual del eje, y los pequeños sistemas de energía eólica etc.
Modelo Performance Parameters de VE
| Modelo Performance Parameters de VE | ||||||||||||
| Modelo | Esfuerzo de torsión de la salida nominal (N.m) | Llevando a cabo el esfuerzo de torsión (kN.m) | Inclinando el esfuerzo de torsión (kN.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficacia |
Precisión (Grado) |
IP | TEP de trabajo (℃) | De autoretención | Peso (kilogramos) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 88 kilogramos |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 135 kilogramos |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 192 kilogramos |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 251 kilogramos |
Ventajas
1. Momento fuerte del vuelco
2. Adopt que envuelve la impulsión del gusano
3. contacto de diente multi, alta capacidad de carga
4. función de autoretención
