Datos del producto:
|
| Material: | 50Mn, 42CrMo | Modelo: | SE9” |
|---|---|---|---|
| Uso: | Equipo de la automatización | Esfuerzo de torsión de la salida nominal: | 4300Nm |
| Llevar a cabo el esfuerzo de torsión: | 31000Nm | Inclinación del esfuerzo de torsión: | 45000Nm |
| Eficacia: | el 40% | Color: | RAL 9006 o por requerimiento |
| Resaltar: | Impulsión montada horizontal de la ciénaga del engranaje de gusano,Impulsión de la ciénaga del engranaje de gusano de 4300 nanómetro,Impulsión de la ciénaga del engranaje de gusano de los motores servos |
||

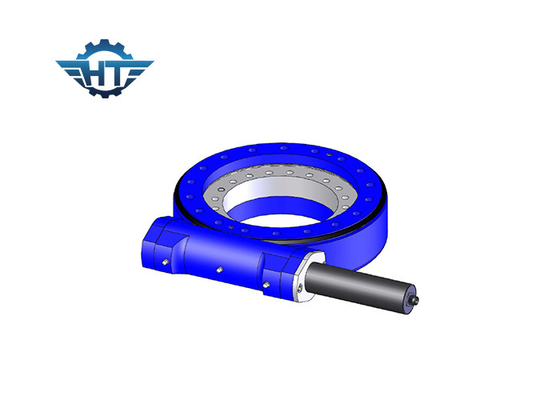

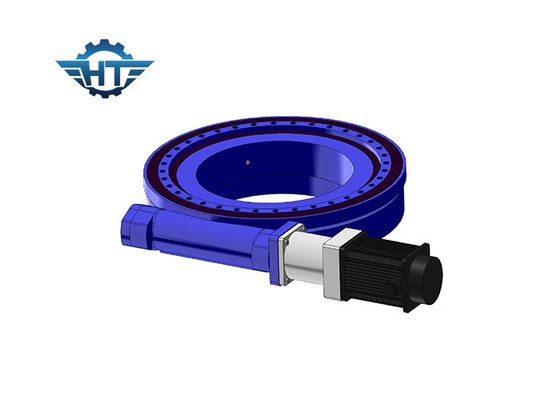

Impulsión montada horizontal de Worm Gear Slew del modelo SE9 con los motores servos para el equipo de la automatización
Descripción montada horizontal de la impulsión de la ciénaga SE9
La impulsión del gusano es una desgaste-resistencia más alta de la impulsión del engranaje de gusano, que tienen alta capacidad de carga e inclinación del esfuerzo de torsión del momento para asegurar la estabilidad, confiabilidad y performanced bien. La impulsión del gusano está también disponible para un campo exacto de seguimiento más alto.
1. Momento fuerte del vuelco
2. Adopt que envuelve la impulsión del gusano
3. contacto de diente multi, alta capacidad de carga
4. función de autoretención
Parametrización para la optimización del tratamiento de las series del SE
| Modelo Performance Parameters del SE | ||||||||||||
| Modelo |
Salida nominal Esfuerzo de torsión (N.m) |
Inclinación Esfuerzo de torsión (N.m) |
Tenencia Esfuerzo de torsión (N.m) |
Axial Carga (kN) |
Parte radial Carga (kN) |
Ratio | Eficacia |
Precisión (grado) |
IP |
TEP de trabajo. (℃) |
Uno mismo fijación |
Peso (kilogramo) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 204 |
Parametrización para la optimización del tratamiento SE9
| Modelo: | impulsión horizontal del gusano de 9 pulgadas |
| Esfuerzo de torsión de la salida nominal: | 4300 nanómetro |
| Inclinación del esfuerzo de torsión: | 45000 nanómetro |
| Carga axial: | kN 340 |
| Carga radial: | kN 130 |
| Llevar a cabo el esfuerzo de torsión: | 31000 nanómetro |
| Eficacia: | el 40% |
| Precisión: | ° ≤0.1 |
| De autoretención: | Sí |
| Peso: | 49 kilogramos |
