Datos del producto:
|
| Modelo: | 5 pulgadas | Ratio del engranaje: | 37:1 |
|---|---|---|---|
| Uso: | Sistema de seguimiento solar oblicuo | Energía entrada: | DC/AC |
| Velocidad entrada: | 0-1 RPM | Material: | Arrabio |
| Posición de montaje: | Ningunos | Nivel de ruidos: | ≤50db |
| Resaltar: | slew drive motor,slewing ring gear |
||

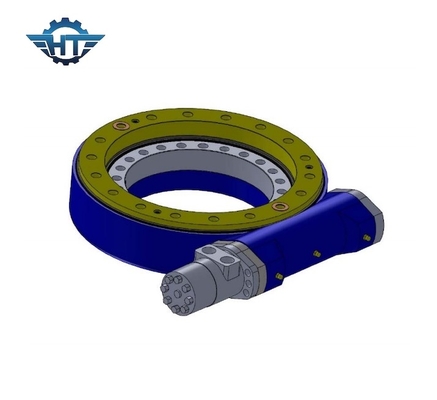

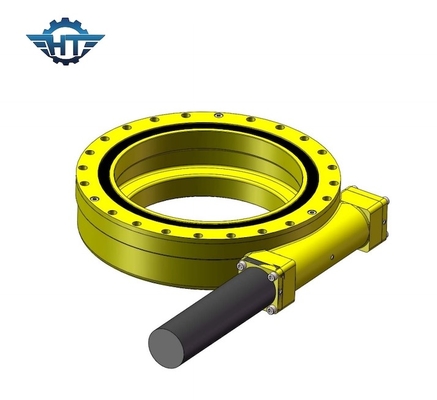

SE5 tipo horizontal caja de cambios de la impulsión de la matanza con el CE certificado para el sistema de seguimiento solar oblicuo
Descripción de la impulsión de la matanza SE5
Un sistema de impulsión del gusano de la ciénaga es una unidad compacto construida que consiste en un anillo de la matanza, un embase y un gusano. Esta unidad trae las ventajas de un anillo de la matanza y de un gusano en una unidad.
Es conveniente para los usos que exigen la rotación lenta con un movimiento continuo o cíclico capaz de manejar cargas combinadas. El producto está con las dimensiones estándar para juntar un motor eléctrico o hidráulico así como juntar un sistema entero al equipo.
Debido a su compacticidad, alta rigidez y a otras ventajas mencionadas, un sistema de impulsión del gusano se utiliza en el equipo diverso tal como plataformas móviles de la asamblea, sistema de satélites, grúas cargadas hidráulicas en los vehículos del transporte, pequeñas grúas marinas, escaleras giratorias extensibles, en las unidades de la rueda de transportadores porta marinos grandes.
Parámetros del modelo de la impulsión de la matanza del SE
| Modelo Performance Parameters del SE | ||||||||||
| Modelo | Ratio | Esfuerzo de torsión de la salida nominal | Inclinación del esfuerzo de torsión | Llevar a cabo el esfuerzo de torsión | Carga axial | Carga radial | Eficacia | Precisión | De autoretención | Peso |
| N.m | N.m | N.m | kN | kN | grado | Sí | kilogramo | |||
| 1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | el 40% | ≤0.1 | Sí | 6 |
| 3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | el 40% | ≤0.1 | Sí | 9 |
| 5" | 37:1 | 637,5 | 6000 | 9200 | 68 | 27 | el 40% | ≤0.1 | Sí | 14 |
| 7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | el 40% | ≤0.1 | Sí | 23 |
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | el 40% | ≤0.1 | Sí | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | el 40% | ≤0.1 | Sí | 51 |
| 14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | el 40% | ≤0.1 | Sí | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | el 40% | ≤0.1 | Sí | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | el 40% | ≤0.1 | Sí | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | el 40% | ≤0.1 | Sí | 182 |
Ventajas
1. Rotación 360 grados
2. Conexión de un motor impulsor de la izquierda o del lado derecho
3. Durante la instalación, no es necesario ajustar la liquidación de transmisión; esto es fijada ya por el productor antes de la fábrica
4. Instalación simple y mantenimiento bajo
5. Utilización racional del espacio
6. El engranaje es de autoretención; por lo tanto un freno no es necesario
7. Método fácil y fluido de comenzar y de detención
