VE9 Slew Drive Gearbox For Oblique Or Tilted Horizontal Single Axis Solar Tracking System

Certificación
Porcelana Changzhou Hangtuo Mechanical Co., Ltd certificaciones
Porcelana Changzhou Hangtuo Mechanical Co., Ltd certificaciones
Estoy en línea para chatear ahora

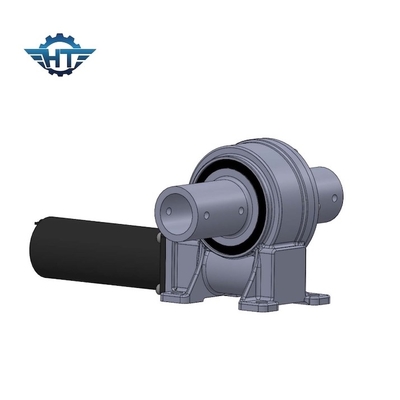

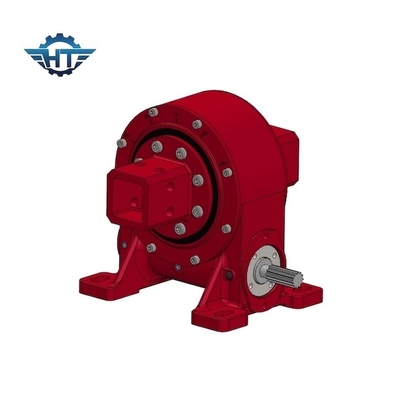

VE9 Slew Drive Gearbox For Oblique Or Tilted Horizontal Single Axis Solar Tracking System

VE9 Slew Drive Gearbox For Oblique Or Tilted Horizontal Single Axis Solar Tracking System
VE9 Slew Drive Gearbox For Oblique Or Tilted Horizontal Single Axis Solar Tracking System VE9 Slew Drive Gearbox For Oblique Or Tilted Horizontal Single Axis Solar Tracking System

Ampliación de imagen :  VE9 Slew Drive Gearbox For Oblique Or Tilted Horizontal Single Axis Solar Tracking System

Datos del producto:
Lugar de origen: China
Nombre de la marca: HangTuo
Certificación: CE, ISO9001
Número de modelo: VE9”
Pago y Envío Términos:
Cantidad de orden mínima: 1 pedazo
Precio: USD 280~504 / pc
Detalles de empaquetado: CAJA DE LA MADERA CONTRACHAPADA
Tiempo de entrega: 15~45 días
Condiciones de pago: L/C, T/T, Western Union
Capacidad de la fuente: 2000 PC por mes

VE9 Slew Drive Gearbox For Oblique Or Tilted Horizontal Single Axis Solar Tracking System

descripción
Modelo: 9 pulgadas Ratio del engranaje: 61:1
Eficacia: el 40% Conductor: Motor eléctrico/motor hidráulico/motor servo
Tipo: vertical montada Uso: Solo sistema de seguimiento solar de AXIS
Precison: Alto Servicio del OEM: disponible
Resaltar:

worm gear slew drive

,

slewing ring gear

Caja de cambios de la impulsión de la ciénaga VE9 para el solo sistema de seguimiento solar horizontal oblicuo o inclinado de AXIS



Mató la descripción de la caja de cambios de la impulsión



La impulsión de la matanza tiene muchos tipos tales como tipo incluido, tipo de vivienda abierto, tipo vertical, tipo dual del eje, tipo de la alta precisión, el tipo de impulsión del gusano impulsión de la matanza del etc. se basa en el transporte de la matanza con el esfuerzo de torsión inclinable fuerte del momento y la función de autoretención estática. Mucha superficie de contacto de diente se diseña especialmente para conducir la alta carga.

VE9 Slew Drive Gearbox For Oblique Or Tilted Horizontal Single Axis Solar Tracking System 0



Modelo: VE9 Lugar del origen Changzhou, China
Marca HANGTUO Tipo Incluido
Material 42CrMo, 50Mn Esfuerzo de torsión de la salida 4300 N.m
Inclinación del esfuerzo de torsión del momento 16 K N.m Llevar a cabo el esfuerzo de torsión 27 K N.m
Grado axial estático 60 KN Grado radial estático 130 KN
Grado axial dinámico 30 KN Grado radial dinámico 65 KN
Ratio del engranaje 37:1 Eficacia el 40%



Tabla técnica de impulsión de la matanza de VE



Modelo Ratio Esfuerzo de torsión de la salida nominal (N.m) Inclinando el esfuerzo de torsión (N.m) Llevando a cabo el esfuerzo de torsión (N.m) Carga axial (kN) Carga radial (kN) Eficacia Precisión (°) De autoretención Peso (kilogramos)
3" 31:1 600 1500 1800 22 15 el 40% ≤0.1 12
5" 37:1 800 5000 9200 16 27 el 40% ≤0.1 18
7" 57:1 1750 7000 13200 34 58 el 40% ≤0.1 32
8" 51:1 2250 11200 20400 50 80 el 40% ≤0.1 28
9" 61:1 2250 16000 30800 60 130 el 40% ≤0.1 52
12" 78:1 4300 25000 40560 77 190 el 40% ≤0.1 65
14" 85:1 5600 48000 44200 110 230 el 40% ≤0.1 88
17" 102:1 6750 67000 53040 142 390 el 40% ≤0.1 135
21" 125:1 16000 89000 65000 337 640 el 40% ≤0.1 192
25" 150:1 21450 112000 89000 476 950 el 40% ≤0.1 251



Usos



perseguidores solares, turbinas de viento, platos del satélite y del radar, grúas del camión, elevaciones del hombre, equipo para uso general, accesorios hidráulicos del equipo, equipo de la herramienta del aceite, controladores del neumático, cavador s, y elevaciones automotrices.



Q&A



1. ¿Cómo elegir?

Especifique por favor el tamaño del diámetro, la anchura, el voltaje, el poder y la velocidad sin carga de los motores requeridos, los metros cuadrados de los paneles solares/de los espejos, el arreglo de los esos paneles solares/espejos.

2. ¿Podría recoger muestras para probar calidad y el mercado por adelantado?

Seguro, agradable recoger muestras para probar nuestra calidad y servicio.

3. ¿Cuál es el coste total para las muestras?

La muestra total del cost= de la muestra costó + carga.

Le daremos el mejor coste de envío después de que usted elija las impulsiones convenientes de la matanza.

4. ¿Cómo usted envía muestras?

La consideración de cantidad de la muestra no es grande, nosotros apoya muestras de la nave por el ccsme, TNT o Fedex

5. ¿Cuál es su cantidad de orden mínima?

1 sistema

6. ¿Cuál es su plazo de expedición?

Para las muestras estándar: 0~15 días; para los órdenes del lote: en el plazo de 25~40 días.
