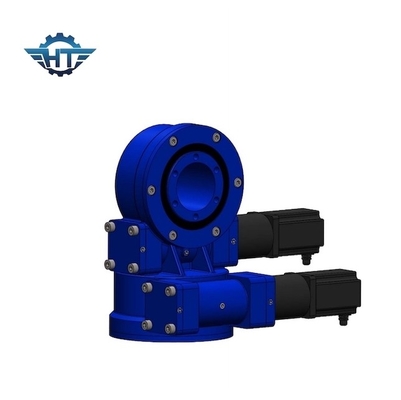

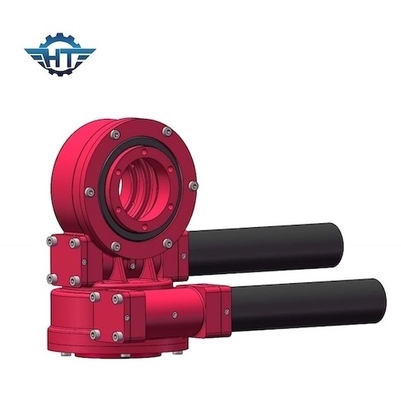

SDE17 Worm Gear Slew Drive With Gear Motor For Dual Axis Solar Tracking System

SDE17 Worm Gear Slew Drive With Gear Motor For Dual Axis Solar Tracking System
SDE17 Worm Gear Slew Drive With Gear Motor For Dual Axis Solar Tracking System SDE17 Worm Gear Slew Drive With Gear Motor For Dual Axis Solar Tracking System

Ampliación de imagen :  SDE17 Worm Gear Slew Drive With Gear Motor For Dual Axis Solar Tracking System

Datos del producto:
Lugar de origen: CHINA
Nombre de la marca: HangTuo
Certificación: CE, ISO9001
Número de modelo: SDE17"
Pago y Envío Términos:
Cantidad de orden mínima: 1 pedazo
Precio: USD 1190~1600/ pc
Detalles de empaquetado: CAJA DE LA MADERA CONTRACHAPADA
Tiempo de entrega: 15~45 días
Condiciones de pago: L/C, T/T, Western Union
Capacidad de la fuente: 500 PCS por mes

SDE17 Worm Gear Slew Drive With Gear Motor For Dual Axis Solar Tracking System

descripción
Material: 50Mn, 42CrMo modelo: SDE17
OEM: disponible Gire el tipo: dos ejes
Sitio de la instalación: Tejado y campo Esfuerzo de torsión de la salida: 9460 nanómetro
Inclinación del esfuerzo de torsión: 67000 nanómetro Llevar a cabo el esfuerzo de torsión: 53040 nanómetro
Resaltar:

Impulsión de la ciénaga del engranaje de gusano de SDE 17

,

Impulsión solar con dos ejes de la ciénaga

,

Impulsión solar de la ciénaga con el motor del engranaje

El engranaje de gusano SDE17 mató la impulsión con el motor del engranaje para el sistema de seguimiento solar dual de AXIS



Descripción de la impulsión de la ciénaga del engranaje de gusano



El sistema de seguimiento solar es un sistema fotovoltaico que puede seguir automáticamente el sol y aumentar la producción de energía total, que en curso de producción de energía fototérmica y fotovoltaica optimizan el uso de la luz del sol de mejorar la eficacia de conversión fotoeléctrica del sistema de la unidad de control mecánico y eléctrico, incluyendo: estructura de la impulsión (reductor rotatorio, empujador eléctrico, engranaje de gusano y gusano, etc.), regulador, siguiendo el soporte, el sensor (sensor de la inclinación, sensor del límite), el etc. Perseguidor solar del eje dual que el sistema de montaje solar para aumentar la producción de energía 30 el ~50%. Perseguidor solar del solo eje que el sistema de montaje solar para aumentar la producción de energía 15 ~ el 30%. Las impulsiones duales de la ciénaga del eje se aplican en el sistema de seguimiento solar del eje dual.



Modelo Performance Parameters de VE



Modelo Performance Parameters de VE
Modelo Esfuerzo de torsión de la salida nominal (N.m) Llevando a cabo el esfuerzo de torsión (kN.m) Inclinando el esfuerzo de torsión (kN.m) Carga axial (kN) Carga radial (kN) Ratio Eficacia

Precisión

(Grado)

IP TEP de trabajo (℃) De autoretención Peso (kilogramos)
3" 806 9 5 22 15 31:1 el 40% ≤0.15 66 -40~+80 12kg
5" 962 30 6 16 27 37:1 el 40% ≤0.15 66 -40~+80 18kg
7" 7344 60 10 34 58 51:1 el 40% ≤0.15 66 -40~+80 32kg
8" 8000 70 14 50 80 50:1 el 40% ≤0.15 66 -40~+80 28kg
9" 8784 80 16 60 130 61:1 el 40% ≤0.15 66 -40~+80 52kg
12" 11232 100 25 77 190 78:1 el 40% ≤0.15 66 -40~+80 65kg
14" 12240 120 48 110 230 85:1 el 40% ≤0.15 66 -40~+80 88 kilogramos
17" 14688 136 67 142 390 102:1 el 40% ≤0.15 66 -40~+80 135 kilogramos
21" 18000 140 89 337 640 125:1 el 40% ≤0.15 66 -40~+80 192 kilogramos
25" 21600 150 112 476 950 150:1 el 40% ≤0.15 66 -40~+80 251 kilogramos



Parámetros de SDE17



Uso

Utilizado para el sistema de seguimiento solar dual

No. del eje

Eje dual

Tamaño

17 pulgadas

Certificación

CE/ISO

Fecha de expedición

En el plazo de 15 días

Esfuerzo de torsión de la salida

9460 N.m

Inclinación del esfuerzo de torsión

67000 N.m

Refrenar el esfuerzo de torsión

53040 N.m

Ratio del engranaje

102:1

Vida de servicio

30 años

Nivel de la protección

IP65



Empaquetado y transporte



Todas las impulsiones de la ciénaga serán embaladas con el caso de madera fumigration-libre.

El transporte del mar de la ayuda, transporte aéreo, transporte del camino, expresa por ejemplo TNT, DHL, UPS, el ccsme, Fedex, el etc para la muestra y el pequeño transporte del cargo.



Montaje de sugerencias



1. Instalación horizontal

Se aconseja para montar las impulsiones de la matanza perpendiculares al eje del acimut en los usos solares para una mejor protección



2. Instalación vertical

Se aconseja para montar las impulsiones de la matanza que refieren a la imagen siguiente en usos solares si es necesario.
