Datos del producto:
|
Modelo: | SDE3” | Ratio del engranaje: | 31:1 |
---|---|---|---|
Esfuerzo de torsión de la salida: | 600 nanómetro | Llevar a cabo el esfuerzo de torsión: | 1500 nanómetro |
Inclinación del esfuerzo de torsión: | 5800 nm | Eficacia: | el 40% |
Color estándar: | RAL 9006 | Color: | pidió |
Resaltar: | slewing ring drive,worm drive motor |

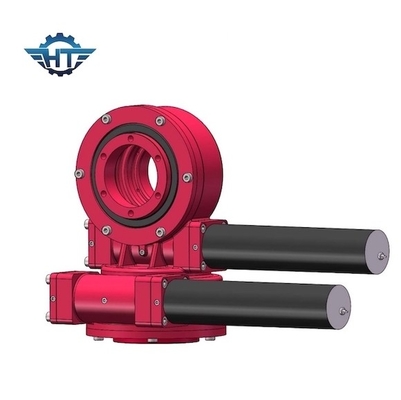

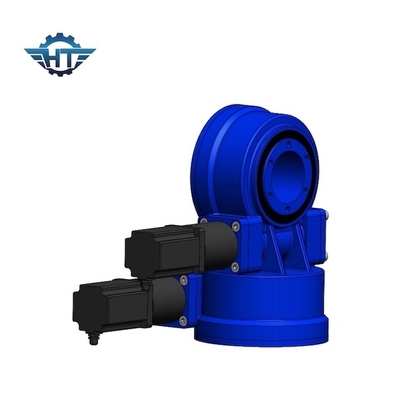

SDE3 AXIS dual mató la impulsión con el alto motor del esfuerzo de torsión 12VDC para el sistema de seguimiento solar
Descripción dual de la impulsión de la ciénaga de AXIS
La impulsión de la matanza es un producto perfecto del control de movimiento para el uso que requiere fuerza rotatoria del esfuerzo de torsión. La impulsión de la ciénaga puede solicitar sistema de seguimiento solar incluyendo sistema de seguimiento solar del eje solo y dual, se diseña en la rotación fotovoltaica solar del panel y mejora eficacia de la producción de energía.
Parámetros de Slewing Drive Performance del modelo de SDE
Modelo Performance Parameters de SDE | ||||||||||||
Modelo | Esfuerzo de torsión de la salida nominal (N.m) |
Inclinación del esfuerzo de torsión (kN.m) |
Llevando a cabo el esfuerzo de torsión (kN.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficacia |
Precisión (grado) |
IP |
TEP de trabajo (℃) |
De autoretención | Peso (kilogramos) |
3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 25kg |
5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 34kg |
7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 56kg |
9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 92kg |
12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 160kg |
14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 224kg |
17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 320kg |
21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 492kg |
25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 705kg |
Nuestros servicios
Hangtuo ofrece las impulsiones de la matanza, los gusanos y los engranajes de alta calidad, aduana-adaptados para su proyecto siguiente. Si usted necesita una muestra de la impulsión de la matanza para probar o en bulto, nos aseguramos que usted haga los componentes calificados requerir para terminar su proyecto a tiempo y dentro de su presupuesto.
Si procede, podemos hacer la prueba para usted.
1. prueba del ciclo vital
2. prueba de inclinación del esfuerzo de torsión
3. prueba del esfuerzo de torsión que se sostiene
4. prueba de la precisión
5. prueba ULTRAVIOLETA
6. prueba de espray de sal
7. prueba alta-baja de la temperatura
