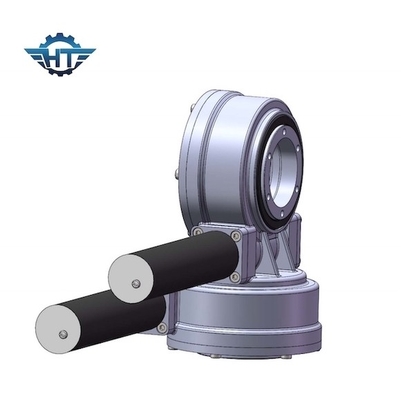

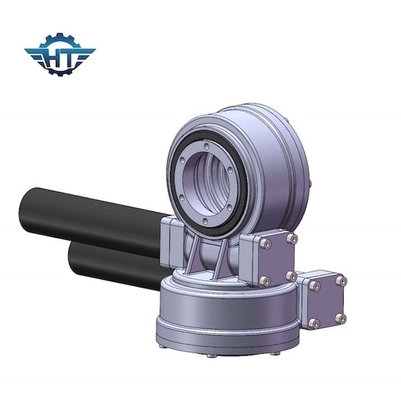

Impulsión con dos ejes de la ciénaga de 7 pulgadas pequeña con el motor del engranaje 24VDC o la nema para la antena de satélite

Impulsión con dos ejes de la ciénaga de 7 pulgadas pequeña con el motor del engranaje 24VDC o la nema para la antena de satélite
Impulsión con dos ejes de la ciénaga de 7 pulgadas pequeña con el motor del engranaje 24VDC o la nema para la antena de satélite Impulsión con dos ejes de la ciénaga de 7 pulgadas pequeña con el motor del engranaje 24VDC o la nema para la antena de satélite

Ampliación de imagen :  Impulsión con dos ejes de la ciénaga de 7 pulgadas pequeña con el motor del engranaje 24VDC o la nema para la antena de satélite

Datos del producto:
Lugar de origen: China
Nombre de la marca: HangTuo
Certificación: CE, ISO9001
Número de modelo: SDE7"
Pago y Envío Términos:
Cantidad de orden mínima: 1 pedazo
Precio: USD 398~456/ pc
Detalles de empaquetado: CAJA DE LA MADERA CONTRACHAPADA
Tiempo de entrega: 15~45 días
Condiciones de pago: L/C, T/T, Western Union
Capacidad de la fuente: 2000 PC por mes

Impulsión con dos ejes de la ciénaga de 7 pulgadas pequeña con el motor del engranaje 24VDC o la nema para la antena de satélite

descripción
Material: Cuarto de galón Modelo: SDE7”
Ratio del engranaje: 57:1 Eficacia: el 40%
Color estándar: RAL 9006 Uno mismo-cerradura:
Garantía: 5~10 años Uso: antena satelital
Resaltar:

slewing ring drive

,

worm drive motor

Impulsión con dos ejes de la ciénaga de 7 pulgadas pequeña con el motor del engranaje 24VDC o la nema para la antena de satélite



Pequeña descripción con dos ejes de la impulsión de la ciénaga



La impulsión de la ciénaga del engranaje de gusano ofrece un mejor funcionamiento protector, el gran esfuerzo de torsión de la transmisión, una mejor resistencia de impacto y vida laboral larga. El uso más común de la impulsión de la matanza para las impulsiones de la matanza de dual-AXIS es perseguidores solares de dual-AXIS, tales como CSP (los helióstatos, también llamaron la torre), platos concentrados del photovoltaics (CPV), de la antena de satélite o del radar. Otros usos incluyen elevaciones automotrices, los posicionadores robóticos del brazo, y el equipo de la etapa. La impulsión dual de la ciénaga del eje del perseguidor solar es solución perfecta en los usos de seguimiento solares del eje dual.



Mató las impulsiones aplicadas en antena de satélite




Nombre de producto Impulsión de la matanza SDE7
Esfuerzo de torsión de la salida 980 N.m; 723 ft.lbs
Max Output Torque 1938 N.m; 1429 ft.lbs
Inclinación del esfuerzo de torsión del momento 7000 N.m; 5163 ft.lbs
Llevar a cabo el esfuerzo de torsión 13200 N.m; 9736 ft.lbs
Grado axial estático kN 133,20; 29943 libras
Grado radial estático kN 53; 11977 libras
Grado axial dinámico kN 31,90; 7171 libras
Grado radial dinámico kN 27,91; 6274 libras
Alternativas del motor Motor 12V/24V; Motor de pasos; Motor sin cepillo
Estilo de los productos AXIS dual; Solo AXIS; CPV/HCPV; Plato solar; Parabólico; Torre solar
Característica del uso Sistema de seguimiento solar, maquinaria industrial
Metro cuadrado de la Sistema Solar ㎡ 30



Parámetros de Slewing Drive Performance del modelo de SDE



Modelo Performance Parameters de SDE
Modelo Esfuerzo de torsión de la salida nominal (N.m)

Inclinación del esfuerzo de torsión

(kN.m)

Llevando a cabo el esfuerzo de torsión (kN.m) Carga axial (kN) Carga radial (kN) Ratio Eficacia

Precisión

(grado)

IP

TEP de trabajo

(℃)

De autoretención Peso (kilogramos)
3" 600 1,5 5,8 10 15 31:1 el 40% ≤0.15 66 -40~+80 25kg
5" 800 6 9,2 16 27 37:1 el 40% ≤0.15 66 -40~+80 34kg
7" 2000 7,5 13,2 34 58 57:1 el 40% ≤0.15 66 -40~+80 56kg
9" 4300 16 27,2 60 130 61:1 el 40% ≤0.15 66 -40~+80 92kg
12" 5800 25 41 77 190 78:1 el 40% ≤0.15 66 -40~+80 160kg
14" 6750 48 45 110 230 85:1 el 40% ≤0.15 66 -40~+80 224kg
17" 9460 67 54 142 390 102:1 el 40% ≤0.15 66 -40~+80 320kg
21" 16000 89 65 337 640 125:1 el 40% ≤0.15 66 -40~+80 492kg
25" 21450 112 89 476 950 150:1 el 40% ≤0.15 66 -40~+80 705kg



Applicatons



Sistema de seguimiento solar del eje dual

Instrumentos de precisión

CPV

Plato

Antena de satélite
