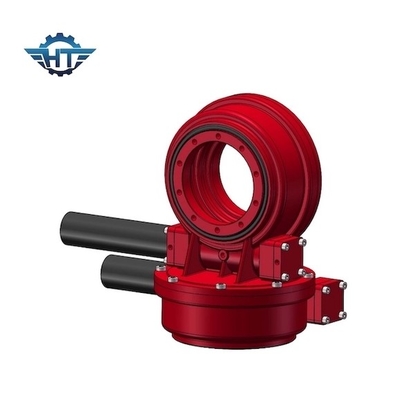

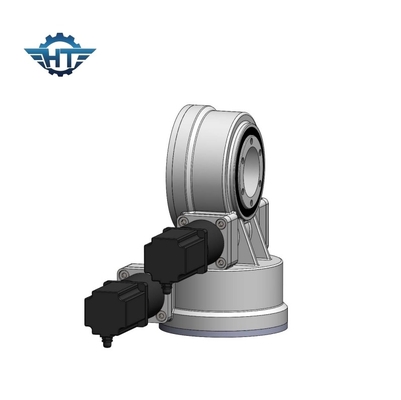

El engranaje de gusano AXIS dual mató la impulsión para el perseguidor solar con el contacto de diente y el motor multi 24V

El engranaje de gusano AXIS dual mató la impulsión para el perseguidor solar con el contacto de diente y el motor multi 24V
El engranaje de gusano AXIS dual mató la impulsión para el perseguidor solar con el contacto de diente y el motor multi 24V El engranaje de gusano AXIS dual mató la impulsión para el perseguidor solar con el contacto de diente y el motor multi 24V

Ampliación de imagen :  El engranaje de gusano AXIS dual mató la impulsión para el perseguidor solar con el contacto de diente y el motor multi 24V

Datos del producto:
Lugar de origen: CHINA
Nombre de la marca: HangTuo
Certificación: CE, ISO9001
Número de modelo: SDE7"
Pago y Envío Términos:
Cantidad de orden mínima: 1 pedazo
Precio: USD 398~456/ pc
Detalles de empaquetado: CAJA DE LA MADERA CONTRACHAPADA
Tiempo de entrega: 15~45 días
Condiciones de pago: L/C, T/T, Western Union
Capacidad de la fuente: 2000 PC por mes

El engranaje de gusano AXIS dual mató la impulsión para el perseguidor solar con el contacto de diente y el motor multi 24V

descripción
Modelo: SDE7” Ratio del engranaje: 57:1
Esfuerzo de torsión de la salida: 2000 nanómetros Llevar a cabo el esfuerzo de torsión: 13200 nanómetro
Inclinación del esfuerzo de torsión: 7500 nm Eficacia: el 40%
Color: gris plata Peso: 56 kg
Resaltar:

slewing ring drive

,

worm drive motor

El engranaje de gusano AXIS dual mató la impulsión para el perseguidor solar con el contacto de diente y el motor multi 24V



Descripción dual de la impulsión de la ciénaga de AXIS



El uso más común de la impulsión de la matanza para las impulsiones de la matanza de dual-AXIS es perseguidores solares de dual-AXIS, tales como helióstatos y photovoltaics concentrado (CPV), y platos del satélite o del radar. Otros usos incluyen elevaciones automotrices, los posicionadores robóticos del brazo, y el equipo de la etapa.



La impulsión dual de la ciénaga del eje del perseguidor solar es solución perfecta en los usos de seguimiento solares del eje dual.



La impulsión dual de la ciénaga del eje tiene tres tipos soluciones con las impulsiones de la ciénaga:



En general, para la estructura fácil del soporte, la impulsión de la ciénaga del sde sería la solución perfecta, pero los otros dos son también muy populares.

Dos impulsiones de la ciénaga del SE

Una impulsión de la ciénaga del SE y una impulsión de la ciénaga de VE



Parámetros de Slewing Drive Performance del modelo de SDE



Modelo Performance Parameters de SDE
Modelo Esfuerzo de torsión de la salida nominal (N.m)

Inclinación del esfuerzo de torsión

(kN.m)

Llevando a cabo el esfuerzo de torsión (kN.m) Carga axial (kN) Carga radial (kN) Ratio Eficacia

Precisión

(grado)

IP

TEP de trabajo

(℃)

De autoretención Peso (kilogramos)
3" 600 1,5 5,8 10 15 31:1 el 40% ≤0.15 66 -40~+80 25kg
5" 800 6 9,2 16 27 37:1 el 40% ≤0.15 66 -40~+80 34kg
7" 2000 7,5 13,2 34 58 57:1 el 40% ≤0.15 66 -40~+80 56kg
9" 4300 16 27,2 60 130 61:1 el 40% ≤0.15 66 -40~+80 92kg
12" 5800 25 41 77 190 78:1 el 40% ≤0.15 66 -40~+80 160kg
14" 6750 48 45 110 230 85:1 el 40% ≤0.15 66 -40~+80 224kg
17" 9460 67 54 142 390 102:1 el 40% ≤0.15 66 -40~+80 320kg
21" 16000 89 65 337 640 125:1 el 40% ≤0.15 66 -40~+80 492kg
25" 21450 112 89 476 950 150:1 el 40% ≤0.15 66 -40~+80 705kg



Mató las impulsiones aplicadas en el picovoltio




Nombre de producto Impulsión de la matanza SDE7
Esfuerzo de torsión de la salida 980 N.m; 723 ft.lbs
Max Output Torque 1938 N.m; 1429 ft.lbs
Inclinación del esfuerzo de torsión del momento 7000 N.m; 5163 ft.lbs
Llevar a cabo el esfuerzo de torsión 13200 N.m; 9736 ft.lbs
Grado axial estático kN 133,20; 29943 libras
Grado radial estático kN 53; 11977 libras
Grado axial dinámico kN 31,90; 7171 libras
Grado radial dinámico kN 27,91; 6274 libras
Alternativas del motor Motor 12V/24V; Motor de pasos; Motor sin cepillo
Estilo de los productos AXIS dual; Solo AXIS; CPV/HCPV; Plato solar; Parabólico; Torre solar
Característica del uso Sistema de seguimiento solar, maquinaria industrial
Metro cuadrado de la Sistema Solar ㎡ 30



Características



1. Alto esfuerzo de torsión backholding para mejorar la seguridad de sistema solar de seguimiento

2. Envoltura del interior de la impulsión del gusano

3. Contacto de diente multi para asegurar la alta carga

4. Función de autoretención
