Datos del producto:
|
| característica: | Gusano y Wormwheel | Material: | Cuarto de galón |
|---|---|---|---|
| Garantía: | 10 años | Uso: | Torre concentrada de la energía solar |
| Tamaño: | Modificado para requisitos particulares | Color: | Modificado para requisitos particulares |
| Motor: | 24 V CC (opcional) | Tipo: | Eje dual |
| Resaltar: | Impulsión de la ciénaga del engranaje de gusano de la alta exactitud,Impulsión solar de la ciénaga del perseguidor SDE7,Impulsión de la ciénaga de la torre de la energía solar |
||

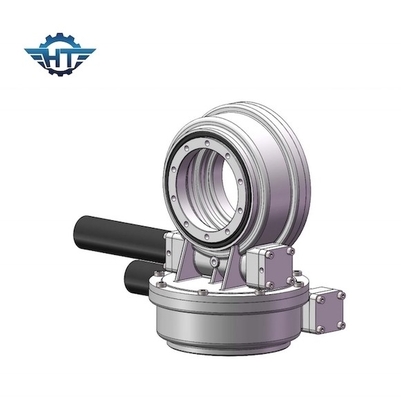

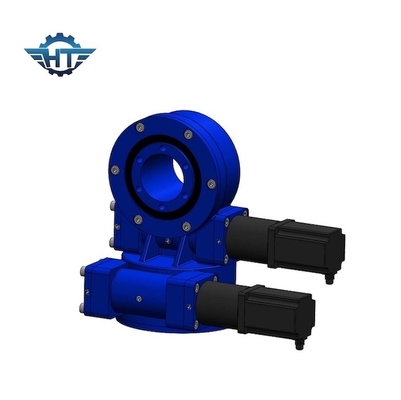

El engranaje de gusano de la alta exactitud SDE7 mató la impulsión para la torre concentrada de la energía solar
Descripción de la alta exactitud SDE7
La impulsión dual de la ciénaga del eje se podía aplicar en estación-torre concentrada de la energía solar. La torre CSP adopta la estructura doble del tanque, y el nitrato binario se utiliza como el calor que absorbe y medio del almacenaje del calor. La energía solar recogida por el campo en grande del helióstato se utiliza para almacenar la sal fundida, y entonces la sal fundida se intercambia por el agua según la instrucción de envío de la red eléctrica. La temperatura alta generada y el vapor de alta presión conduce el sistema de generador de turbina para generar salida de poder continua, estable y planificable.
La impulsión de la matanza de Hangtuo se compone de la vivienda, el llevar de la matanza, aislamiento, envolviendo el gusano con algunos recambios terminados. Podemos también producir el motor electrónico y el motor hidráulico usados para girar las impulsiones, que pueden los movimientos para la dirección a la derecha y contradecir la rotación de la dirección a la derecha.
Parámetros de Slewing Drive Performance del modelo de SDE
| Modelo Performance Parameters de SDE | ||||||||||||
| Modelo | Esfuerzo de torsión de la salida nominal (N.m) |
Inclinación del esfuerzo de torsión (kN.m) |
Llevando a cabo el esfuerzo de torsión (kN.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficacia |
Precisión (grado) |
IP |
TEP de trabajo (℃) |
De autoretención | Peso (kilogramos) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 705kg |
Ventajas
1. momento fuerte del vuelco basado en el anillo de la matanza
2. Adopt que envuelve la impulsión del gusano
3. una carga más grande de la impulsión para usar el contacto de diente multi
4. mejore la función de autoretención estática
Observación: Las dimensiones y los parámetros antedichos pueden ser puestos al día o ajustado, según dimensiones más detalladas y parámetros, refiera por favor a nuestros dibujos de las ventas.
