Datos del producto:
|
Material: | 50Mn, 42CrMo, CUARTO DE GALÓN | Modelo: | SDE3 |
---|---|---|---|
Esfuerzo de torsión de la salida nominal: | 600NM | Llevar a cabo el esfuerzo de torsión: | 1500 nanómetro |
Par de inclinación: | 5800 nanómetro | Temperatura ambiente: | -20℃~+120℃ |
Nivel de ruidos: | ≤50db | Velocidad clasificada: | 0.2-1.2rpm |
Resaltar: | Dual Axis Solar Slew Drive,24VDC Motor Solar Slew Drive,600Nm Solar Slew Drive |

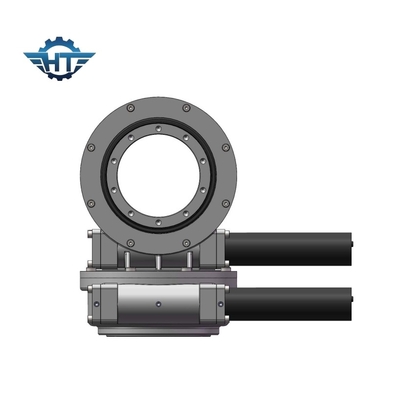

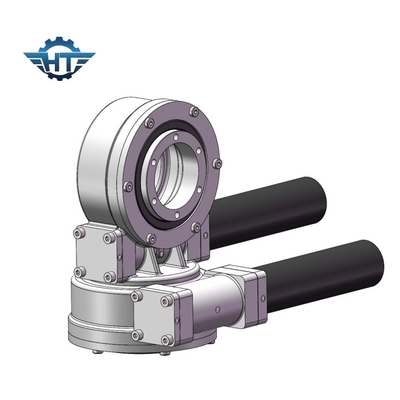

Impulsión solar dual de la ciénaga de AXIS con el motor 24VDC y codificadores para los perseguidores y el satélite duales de AXIS
Descripción dual de la impulsión de la matanza de AXIS
Pondremos hacemos productos perfectos y proveeremos de clientes experiencia satisfactoria del uso como nuestra meta continua. Estamos muy alegres utilizar nuestras cualificaciones profesionales para proveer de clientes los productos de alta calidad, y esperamos que con la cooperación continua, aumente el entendimiento mutuo y la comunicación, y alcanzamos un situación de ganancia para todos.
Datos técnicos del modelo Slewing Drive de SDE
Modelo | Ratio | Esfuerzo de torsión de la salida nominal (N.m) | Inclinando el esfuerzo de torsión (N.m) | Llevando a cabo el esfuerzo de torsión (N.m) | Carga axial (kN) | Carga radial (kN) | Eficacia | Precisión (°) | De autoretención | Peso (kilogramos) |
3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | el 40% | ≤0.1 | Sí | 25 |
5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | el 40% | ≤0.1 | Sí | 34 |
7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | el 40% | ≤0.1 | Sí | 56 |
9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | el 40% | ≤0.1 | Sí | 92 |
12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | el 40% | ≤0.1 | Sí | 160 |
14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | el 40% | ≤0.1 | Sí | 224 |
17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | el 40% | ≤0.1 | Sí | 320 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | el 40% | ≤0.1 | Sí | 492 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | el 40% | ≤0.1 | Sí | 705 |
Nuestros servicios y fuerza
material 1.Raw de proveedores confiables;
el proceso 2.Production está estrictamente de acuerdo con el sistema de gestión de la calidad ISO9001.
control de calidad del en-proceso 3.Strict e inspección 100% del producto final antes de la entrega;
las inspecciones del producto del partido 4.Third son aceptables por requerimiento del cliente.
5.Adoption del proceso de diseño estandardizado de producto y de APQP, PPAP, FEMA para el análisis de uso.
Características
1. Alto esfuerzo de torsión backholding para mejorar la seguridad de sistema solar de seguimiento
2. Envoltura del interior de la impulsión del gusano
3. Contacto de diente multi para asegurar la alta carga
4. Función de autoretención
Uso
Las impulsiones de la ciénaga se pueden utilizar para el transportador de la pantalla plana, la grúa, y la sola grúa de columna, elevación que levanta, con la grúa del coche, el vehículo aéreo, la energía solar de la travesía del día, el equipo de la automatización y el otro equipo mecánico. En la industria solar de la producción de energía fotovoltaica, las impulsiones de la ciénaga se equipan generalmente del motor planetario del motor de DC o del reductor de la CA, y el motor hidráulico se utiliza como el sistema de impulsión de poder en la maquinaria de construcción.
Las impulsiones duales de la matanza del eje se utilizan en perseguidores solares del eje dual, helióstatos, el photovoltaics concentrado (CPV), y la antena de satélite.
Aplicando impulsiones duales de una matanza del eje en una Sistema Solar, los paneles serán orientados siempre hacia el sol, ninguna materia la estación, la época del día o la latitud de las regiones. Puede dejar al dueño del proyecto ganar más capacidad el hasta 40% de la electricidad. Y rendir así más.
Empaquetado y envío
1.Filling con aceite a prueba de herrumbre
2.packing con capas protectoras
3.Fixed en la caja de la madera contrachapada, plataforma, marco de acero
