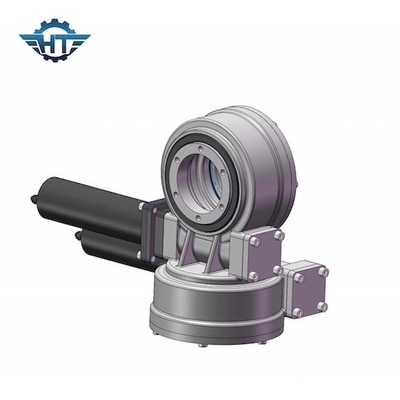

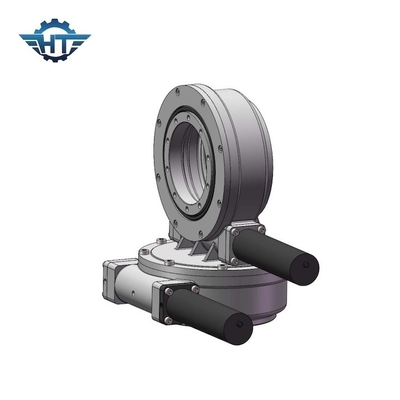

Impulsión de vivienda incluida de la matanza del engranaje de gusano de 5 pulgadas para el sistema y el satélite solares de seguimiento

Impulsión de vivienda incluida de la matanza del engranaje de gusano de 5 pulgadas para el sistema y el satélite solares de seguimiento
Impulsión de vivienda incluida de la matanza del engranaje de gusano de 5 pulgadas para el sistema y el satélite solares de seguimiento Impulsión de vivienda incluida de la matanza del engranaje de gusano de 5 pulgadas para el sistema y el satélite solares de seguimiento

Ampliación de imagen :  Impulsión de vivienda incluida de la matanza del engranaje de gusano de 5 pulgadas para el sistema y el satélite solares de seguimiento

Datos del producto:
Lugar de origen: China
Nombre de la marca: HangTuo
Certificación: CE, ISO9001
Número de modelo: SDE5"
Pago y Envío Términos:
Cantidad de orden mínima: 1 pedazo
Precio: USD 280~504 / pc
Detalles de empaquetado: CAJA DE LA MADERA CONTRACHAPADA
Tiempo de entrega: 15~45 días
Condiciones de pago: L/C, T/T, Western Union
Capacidad de la fuente: 2000 PC por mes

Impulsión de vivienda incluida de la matanza del engranaje de gusano de 5 pulgadas para el sistema y el satélite solares de seguimiento

descripción
Material: Cuarto de galón Modelo: SDE5
Ratio del engranaje: 57:1R Esfuerzo de torsión de la salida: 0,8 kNm
Llevar a cabo el esfuerzo de torsión: 6 kNm Inclinación del esfuerzo de torsión: 9,2 kNm
Eficacia: el 40% Temporeros del trabajo.: -30℃~+120℃
Resaltar:

slewing ring drive

,

worm drive motor

Impulsión de vivienda incluida de la matanza del engranaje de gusano de 5 pulgadas para el sistema y el satélite solares de seguimiento



Descripción de la impulsión de la matanza del engranaje de gusano



La impulsión de la ciénaga es un producto actualizado de los transportes de la ciénaga, que se compone generalmente de gusano, del turbo-tipo transportes de la ciénaga, de la vivienda y del recurso de poder. La vivienda que utilizan el acero fundido de alta calidad tiene las aplicaciones 42CrMo de engranaje muy de alta resistencia, gusano y una nitruración del ion del resplandor, su fuerza de la resistencia de desgaste es más alta, la dureza más fuerte y vida de servicio comparada más de largo al material tradicional nacional de la nitruración 50Mn del gas, y el otro gusano nacional del sobre. En el proceso real de la operación, la impulsión de la matanza, como componente del transporte de la transmisión, tiene que llevar la gran fuerza axial, fuerza radial y momento del vuelco. Para cumplir los requisitos del uso, la impulsión termal solar de la matanza necesita asegurar suficientes fuerza y rigidez mientras que teniendo exactitud extremadamente alta de la matanza.



Parámetros de Slewing Drive Performance del modelo de SDE



Modelo Performance Parameters de SDE
Modelo Esfuerzo de torsión de la salida nominal (N.m)

Inclinación del esfuerzo de torsión

(kN.m)

Llevando a cabo el esfuerzo de torsión (kN.m) Carga axial (kN) Carga radial (kN) Ratio Eficacia

Precisión

(grado)

IP

TEP de trabajo

(℃)

De autoretención Peso (kilogramos)
3" 600 1,5 5,8 10 15 31:1 el 40% ≤0.15 66 -40~+80 25kg
5" 800 6 9,2 16 27 37:1 el 40% ≤0.15 66 -40~+80 34kg
7" 2000 7,5 13,2 34 58 57:1 el 40% ≤0.15 66 -40~+80 56kg
9" 4300 16 27,2 60 130 61:1 el 40% ≤0.15 66 -40~+80 92kg
12" 5800 25 41 77 190 78:1 el 40% ≤0.15 66 -40~+80 160kg
14" 6750 48 45 110 230 85:1 el 40% ≤0.15 66 -40~+80 224kg
17" 9460 67 54 142 390 102:1 el 40% ≤0.15 66 -40~+80 320kg
21" 16000 89 65 337 640 125:1 el 40% ≤0.15 66 -40~+80 492kg
25" 21450 112 89 476 950 150:1 el 40% ≤0.15 66 -40~+80 705kg



Observación: Las dimensiones y los parámetros antedichos pueden ser puestos al día o ajustado, según dimensiones más detalladas y parámetros, refiera por favor a nuestros dibujos de las ventas.



Ventajas



1. Momento fuerte del vuelco basado en el anillo de la matanza

2. Adopt que envuelve la impulsión del gusano

3. Conduzca una carga más grande para usar el contacto de diente multi

4. Mejore la función de autoretención estática
