Datos del producto:
|
| Material: | arrabio | Modelo: | 6 pulgadas |
|---|---|---|---|
| Ratio del engranaje: | 51:1 | Eficacia: | el 40% |
| Exacto: | ≤ 0,1 | Conductor: | Motor eléctrico |
| Color: | Pedido | Tipo: | Vertical escoja |
| Resaltar: | Rotation Solar Tracker Slew Drive,slew drive for solar tracker,6" Solar Tracker Slew Drive |
||

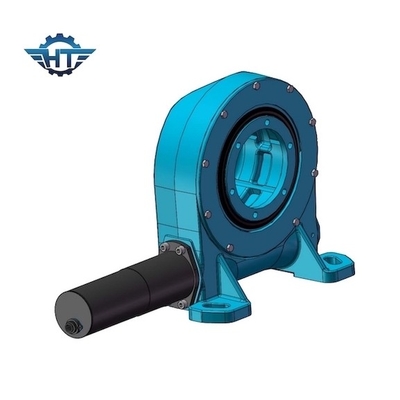

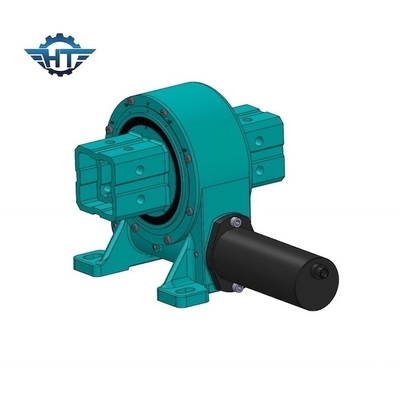

Impulsión incluida de la matanza del engranaje de gusano de la rotación completa del círculo para el solo sistema de seguimiento solar vertical de AXIS
Descripción incluida de la impulsión de la matanza del engranaje de gusano
la impulsión de la matanza de 6 pulgadas es nuestro tipo desarrollado recientemente que ofreció con el alto esfuerzo de torsión aunque su tamaño pequeño. Una impulsión de la matanza es una unidad del engranaje de gusano del diseño compacto que es ampliamente utilizada en sistemas de seguimiento solares. Ofrece con la fijación del uno mismo, el pequeño contragolpe, arriba refrenando el esfuerzo de torsión, la instalación fácil, el etc. sin necesidad de mantenimiento.
Parámetros del modelo Slewing Drives de VE
| Modelo | Ratio | Esfuerzo de torsión de la salida nominal (N.m) | Inclinando el esfuerzo de torsión (N.m) | Llevando a cabo el esfuerzo de torsión (N.m) | Carga axial (kN) | Carga radial (kN) | Eficacia | Precisión (°) | De autoretención | Peso (kilogramos) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | el 40% | ≤0.1 | Sí | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | el 40% | ≤0.1 | Sí | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | el 40% | ≤0.1 | Sí | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | el 40% | ≤0.1 | Sí | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | el 40% | ≤0.1 | Sí | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | el 40% | ≤0.1 | Sí | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | el 40% | ≤0.1 | Sí | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | el 40% | ≤0.1 | Sí | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | el 40% | ≤0.1 | Sí | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | el 40% | ≤0.1 | Sí | 251 |
Ventajas
1. Rotación 360 grados
2. Conexión de un motor impulsor de la izquierda o del lado derecho,
3. Durante la instalación, no es necesario ajustar la liquidación de transmisión; esto es fijada ya por el productor antes de la fábrica
4. Instalación simple y mantenimiento bajo
5. Utilización racional del espacio
6. El engranaje es de autoretención; por lo tanto un freno no es necesario
7. Método fácil y fluido de comenzar y de detención
8. Alta exactitud
